铁口泥炮打泥监测系统使用说明

2023-05-11 09:22:55 华球(中国)

铁口泥炮打泥监测系统使用说明

图片关键词

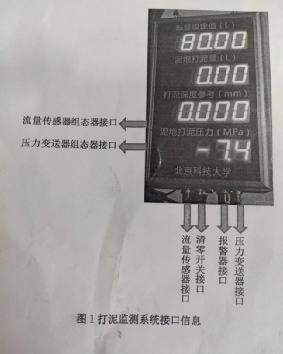

本泥炮打泥监测系统由四通道由:1)报警值设定;2)泥炮打泥量;3)打泥深度参考值;4)泥炮打泥量四部分组成。与硬件连接端口为屏幕下端的四个航插接口,从左到右依次为流量传感器接口,清零开关接口,报警器接口和压力变送器接口。系统参数由左侧两个组态端口通过手操器设置,上为流量传感器组态器接口,下为压力变送器组态器接口,具体见图1。

图片关键词

在进行显示屏参数设置之前,首先了解针对参数设置过程中必须使用的手抄器,如下图2所示。

图片关键词

具体操作步骤:

按住2键两秒以上进入设置状态,然后再按住2键两秒以上进入第二组参数此时会出现oA,按3键进入设置密码,默认密码1111 然后就可以对2~5组参数进行修改,显示小数点位数参数在第三组参数按5或6键增减参数数值,按3键移位进行下一位的设置。设置好后按4键确认,回到第二组参数选择目录,再按住2键两秒以上进入第三组参数,找到in-d,按3键进入,按5或6键增减小数点位数,然后按4键确认退出,最后按4键直到退出,如果循环未退出,就按2键两秒以上,变换各组参数,直到退出。

显示器各项参数均已通过调试设定,在使用过程不要更改!打泥量报警值可根据每个炉口的工况设置,具体步骤如下:


1)报警器阈值设置

设置报警阈值,把组态器安装在(流量计组态器接口端),只需设置第一组参数P1为所要的阈值,当打泥量超过该值时,声光报警器接通报警。建议此值设置时考虑一定的余量,确保高炉铁口深度的稳定,参考下列公式。

报警器阈值=π×铁口半径2×炉口深度+5~10%×(πx铁口半径2 × 炉口深度)

具体操作步骤:

按住2键两秒以上进入设置状态,按4键改变显示的参数类型直到出现参数P1(常第一个),按3键进入设置参数,设置方法参考Fi参数的设置方法,设好后按4键确认,继续按4键直到退出。


2)打泥量参数设置

显示屏的贴膜,主要参数显示为泥炮打泥量,单位为L(可以根据实际习惯改为重量单位),另外小屏出厂默认设置的显示5位数字,但实际工程应用中并不太会用到这么大的泥流量,所以一般设置保留两位小数的数据设置格式就可以满足工程生产要求。

按照计数器的操作方式,进入设置模式,进入第一组参数设置,找到Fi-d参数,并进入修改状态,修改数值为0.0000;随后在Fi参数中,设置比率参数数值为1(已根据出厂设置完成),当调试具体铁口泥炮时需根据现场情况更改这一参数!原设计为体积单位,现场如需重量单位,将Fix 炮泥密度赋值即可。


3) 打泥深度设置

设置第一组参量中的PP,具体操作步骤:按住2键两秒以上进入设置状态,按4键改变显示的参数类型直到出现参数PP(最后一个),按3键进入设置参数,设置方法参考Fi参数的设置方法,设好后按4键确认,继续按4键直到退出。


4) 泥炮打泥压力的显示量程

接入压力变送器组态器接口(下边)

出现oA 输入密码 1111,,进入各组参量,进入第二组参量寻找到ur下限参数和F-r量程上限参数,u-r设置为0;F-r设置为32(液压系统最大压力)。参照显示小数点位数的操作过程进行设置。
