流量开关的使用原理及安装调节知识分享

2023-05-16 10:08:21 华球(中国)

流量开关的使用原理及安装调节知识分享

01、工作原理

水流量开关工作原理当水流开关内有水流动,水流量≥1.0L/min时,水流开关内的磁芯受水流推动产生位移,磁芯位移带动磁源产生磁控作用使水流开关输出“通”信号。流量开关快易优自动化选型有收录,该信号输入设备控制系统,经控制系统实现控制作用,当水流量小于启动流量时,水流开关输出“断”的信号。控制系统产生与上述相反的控制作用。换句话说就是:水流开关当管路中的水流量大于1L/min流量时,磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出"1"开关信号,该信号输入到设备控制系统,经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于1L/min流量后,磁芯在复位弹簧推力作用下带动磁源回位,使传感器输出"0"开关信号,停止系统的工作。流量开关具有灵敏度高、耐久性强等优点。


02、安装调节

1.水流量开关出厂调节在最小流量值附近,在使用时不得调到低于出厂设定位置,否则会造成开关不能回复到“无液流”位置。

2.若需调高流量值,应顺时钟旋转调节螺丝。在调高出厂设定值后想调低流量值,可逆时钟旋转调节螺丝。

3.调节结束后,应检查流量开关的设定值不低于出厂设定值,通过按动主杠杆数次,检查主杠杆回复时开关有无“咔嗒”声,一旦发现没有,应顺时钟旋转调节螺丝直至杠杆回复时有“咔嗒”声。

4.封漆的设定螺丝不可调节。一旦变动,将会破坏流量开关的控制或造成调节失效而无法工作。

5.流量调节过高,低流量时无法带动流向片,开关无法动作。流量调节过低,开关过于灵敏,产生误动作。

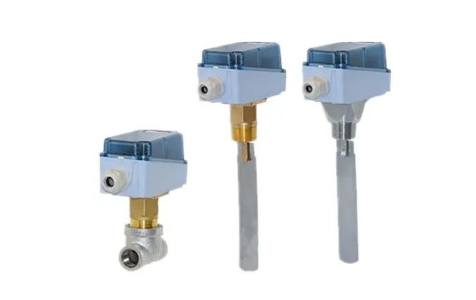

图片关键词

03、流量开关的种类

1.流量开关挡板式流量开关

又称为机械式流量开关,通常安装在水泵出水口到设备出水口的这段管路中,允许水平和垂直安装。挡板式流量开关的机械部分与电子部分安全隔离,不含有容易导致故障的波纹管,而且其电器部件不与温差大的金属部件直接接触,可有效避免电器部件产生冷凝水导致锈蚀的情况,并且其断开和复位流量较小。挡板式流量开关可广泛用于工业自动化、机械设备、空气压缩工业、制冷及空调领域,工业场合主要应用于激光设备冷却系统、水冷焊机、电炉、真空镀膜机、多晶硅铸锭炉等。

2.流量开关热式流量开关

又称为电子式流量开关,是利用探测头温度变化的原理设计的。可用于监控管道内流体的流速大小、断流监测或防止泵的空转。

3.流量开关压差式流量开关

压差开关具有准确控制流量,对水系统不再额外增加阻力,对水管管径无要求以及无水流扰动干扰等特性,可以避免由水泵气蚀引起的假流量,并且拥有准确的复位流量和断开流量。可广泛应用于使用板式换热器、套管式换热器和壳管式换热器的大、中、小型风冷或水冷冷水机组中作为水流量控制以及水泵、水过滤器状态的监控。
