已知负载容量,先选断路器还是先选电缆?

2023-05-25 09:50:47 华球(中国)

已知负载容量,先选断路器还是先选电缆?

下边就用小编精心整理的资料来轻松解决这个问题:

首先根据计算电流选择电缆截面和断路器的额定电流

保护电器的额定电流不小于所在回路的计算电流

按敷设方式和环境条件确定的电缆载流量,不应小于计算电流

图片关键词

这里需要注意的是敷设方式和环境条件会影响电缆载流量的大小,如下图所示,空气中25°载流量就比敷设在隔热墙中导管内25°时载流量大很多。校正后载流量必须保证大于计算电流

图片关键词

19DX101《常用数据手册》

做完以上步骤,恭喜你,你已经打败90%的电气工程师。

不过这只是初选,接下来还要再核验。

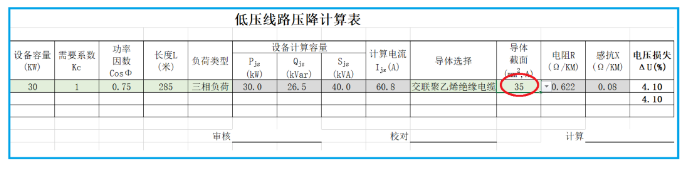

核验内容1:压降需要满足规范要求,如下图所示,计算出来的压降结果,将其与相关规范做对看是否超出规范允许值。

图片关键词

此部分内容详见:设计师养成,从压降计算开始~

图片关键词

此部分核验后,可能会导致原电缆截面增大,造成电缆和断路器看起来“不匹配”比如20A断路器原本匹配4mm²导线,现在却匹配6mm²。

核验内容2:热稳定的校验,热稳定需要满足规范要求

图片关键词

此部分内容详见:为了教你学透热稳定校验,专家急了眼。。。

此部分核验后,可能会导致原电缆截面增大和断路器选型调整。

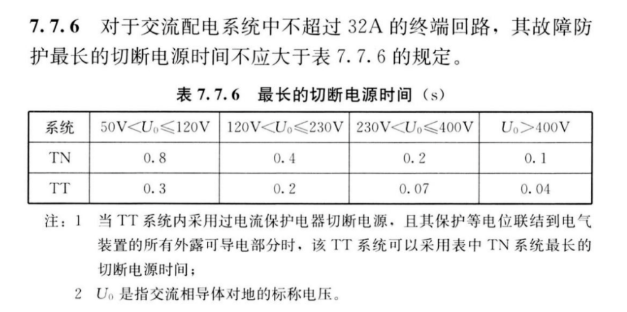

核验内容3:电击防护核验,故障防护需要满足规范要求

图片关键词

此部分内容详见:配电箱到末端插座最远只有70米?

此部分核验后,可能会导致原电缆截面增大和断路器选型调整。


TAG: 断路器
