断路器失灵保护的延时 由什么构成

2023-08-11 10:39:08 华球(中国)

断路器失灵保护的延时 由什么构成

电力系统发生故障,快速切除,是保证电力系统稳定的重要手段。

《电力系统技术导则》中要求,220kV线路近远端故障切除时间不大于0.12秒;330kV线路近远端故障切除时间不大于0.1秒;500kV及以上电压等级近端故障切除时间不大于0.09秒、远端故障不大于0.1秒。


对于主保护的快速动作,断路器的可靠动作,目前基本已经做到了极致。

但断路器失灵保护的动作时间,显然不满足上面的时间要求,而且是大大的不满足。

我们必须给与重视。

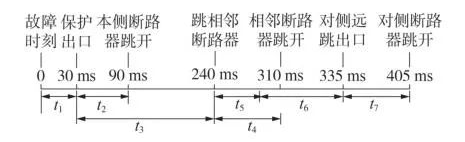

下图是常规的断路器失灵保护动作时序图。

图片关键词

可见,完整的失灵保护动作逻辑完成,大概需要400毫秒。

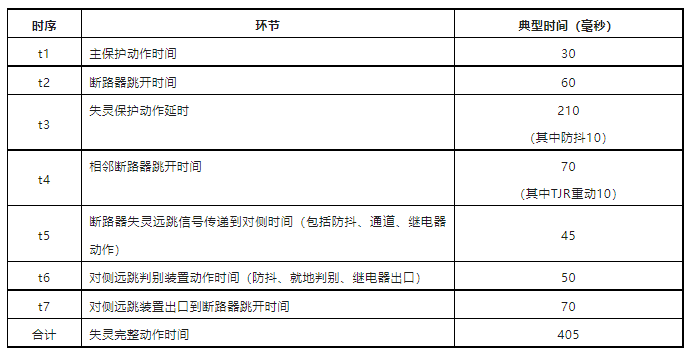

大概的时间构成如下表。

图片关键词

总的来说,失灵保护的时间还是偏长。其中有些时间或许可以缩短。比如失灵开入的防抖延时,由于失灵保护本身有延时设定,因此应该可以被包含掉。
