关断阀冗余控制电磁阀配置-安全仪表设计规范这样说

2023-08-23 08:22:48 华球(中国)

关断阀冗余控制电磁阀配置-安全仪表设计规范这样说

7最终元件

7.1一般规定

7.1.2全仪表系统的最终元件为气动调节阀,执行安全仪表功能时,安全仪表系统优先动作。气动控制阀宜采用弹簧复位式单作用气动执行机构。采用双气缸执行机构时,宜配备空气储罐或专用供气管路。


7.1.3 最终元件是安全仪表系统的组成部分。可采用计算低要求操作模式的平均失效概率的方法设计和验证最终元件的安全完整性等级;也可根据经验使用原则,有实际证据证明这种最终元件在以前的使用中有足够的安全完整性,就可确定选用该最终元件符合相应的安全完整性等级。


7.3控制阀的冗余设置本节规定了控制阀的冗余设置,并不表示冗余设置就对应安全完整性等级。不能冗余配置控制阀的场合,采用单一控制阀,但配套的电磁阀宜冗余配置。冗余电磁阀只能有限地提高电磁阀组的安全完整性指标,不能提高控制阀的安全完整性指标。


7.4控制阀附件的配置

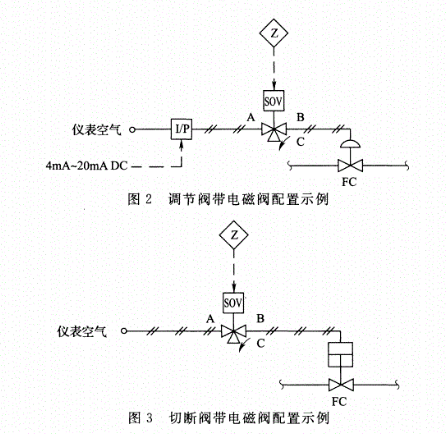

7.4.1 调节阀带电磁阀配置示例见图2。切断阀带电磁阀配置示例见图 3。图中SOV为电磁阀。电磁阀励磁,A→B通,阀开;电磁阀非励磁,B→C通,阀关。

图片关键词

74.4 安全仪表系统的电磁阀应优先选用耐高温(H级)绝缘线圈,长期带电型,隔爆型。石油化工过程的最终元件的电磁阀以断电为故障安全方式。在工艺过程正常运行时,电磁阀应励磁工作。

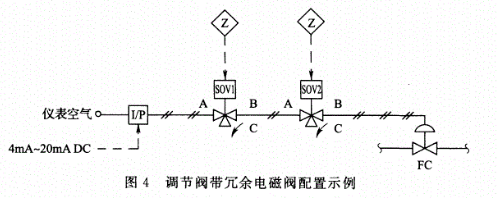

7.4.5(1)当系统要求高安全性时,调节阀、配电阀带冗余电磁阀配置可选用图4、图5所示配置方式。

图片关键词

图片关键词

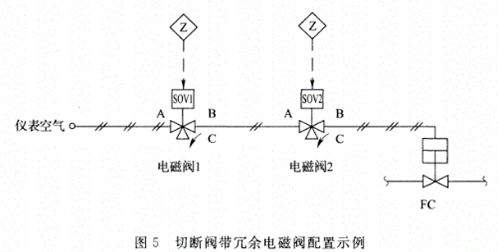

图5 切断阀带冗余电磁阀配置示例图中,当电磁阀1励磁,A→B通;电磁阀2励磁,A→B通,则控制阀开。当电磁阀1励磁,A→B通;电磁阀2非励磁,B→C通,则控制阀关。当电磁阀1非励磁,B→C通;电磁阀2励磁,A→B通,则控制阀关。当电磁阀1非励磁,B→C通;电磁阀2非励磁,B→C通,则控制阀关。

(2)当系统要求高可用性时,调节阀、切断阀带冗余电磁阀配置可选用图6、图7所示配置方式。

图片关键词

图7切断阀带冗余电磁阀配置示例图中,当电磁阀1励磁,A→B通;电磁阀2励磁,A→B通,则控制阀开。当电磁阀1励磁,A→B通;电磁阀2非励磁,B→C通,则控制阀开。

当电磁阀1非励磁,B→C通;电磁阀2励磁,A→B通,则控制阀开。

当电磁阀1非励磁,BC通;电磁阀2非励磁,B→C通,则控制阀关。


TAG: 电磁阀
