电力变压器水喷淋消防几个关键问题

2023-08-28 08:40:13 华球(中国)

电力变压器水喷淋消防几个关键问题

油浸式电力变压器火灾,会给电力系统带来重大的损失

几次严重的事故,历历在目。

因此,油浸式电力变压器消防是一个非常重要的问题。

这两天大概学习了一下水喷淋,几个关键问题大家分享。


关键技术参数

供给强度不小于20L/min*m2。
持续时间
不小于0.4小时(24分钟)24分钟
响应时间不大于60秒
喷头压力
不小于0.35兆帕

供水强度乘以持续时间,其实就可以推算出所需的水电容量。

所谓供给强度,是指单位时间内向单位保护面积内喷洒的水量。对于油浸式电力变压器而言,保护面积包括变压器外表面面积(除去底部)、散热器表面积和油枕、集油坑的投影面积。

所谓启动时间,是自启动系统供水设施起,至系统中最不利点水雾喷头喷出水雾的时间。

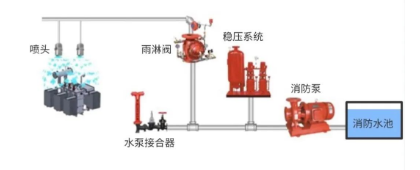

水喷雾系统构成

图片关键词

水喷雾系统主要由消防水池、消防泵、稳压系统、雨淋阀、喷头和水泵接合器组成。

正常时雨淋阀右端的设备处于有水状态,雨淋阀打开喷头即可喷出水雾。

雨淋阀的动作时间很短,系统的动作时间主要在于消防水泵。

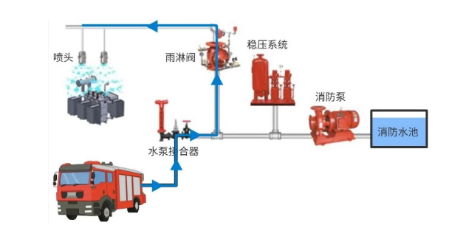

水泵接合器是和外部水源的连接端口,当消防水池水量不足时,可以接入外部水源。如下图所示。

图片关键词

变压器着火的类型

变压器火灾主要的原因是故障情况下,变压器油泄露、引燃。

最常见的故障部位是变压器套管,瓷件破裂,变压器油燃烧。如果得不到及时控制,火势会逐渐变大,受损位置扩大,直至变压器本体油泄漏、着火。


如下图所示。

图片关键词

第一种情况和轻微的第二种情况,变压器水喷淋消防系统能够有效控制、甚至破灭火灾。但对于第三种情况,则无能为力,只能起到延缓和控制的效果,需要外部消防力量完成扑灭。

所以水消防喷雾嘴主要针对容易初发燃烧的位置布置,有如下要求。

变压器绝缘子升高座孔口、油枕、散热器、集油坑应设置水雾喷头保护。水雾喷头之间的水平距离与垂直距离应满足水雾锥相交的要求,也被称作全淹没式。
