釜式再沸器工作原理

2023-09-20 09:37:04 华球(中国)

釜式再沸器工作原理

釜式再沸器工作原理:再沸器是与蒸馏塔一起安装的设备,其目的是将蒸馏塔底部塔盘提供的液体转化为蒸气,然后这些蒸气返回到蒸馏塔。再沸器本质上是一个热交换器。

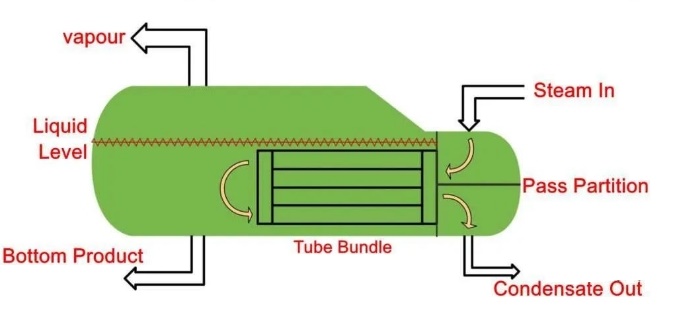

图片关键词

釜式再沸器是工业中最常用的再沸器类型之一

它由管束组成,管束由支撑板支撑。管的结构可以是直管,也可以是U型管。直管用途更广泛,使清洁更容易。U 形管的优点是允许热膨胀,而不会使交换器的其余部分面临风险。


釜式再沸器的显着特征是管束放置在一个专门设计的大型水平壳体(称为 TEMA K 壳体)内。壳体内设有堰以控制液位。堰的垂直长度决定了壳体中保留的液体量。这一点很重要,因为在过程运行期间,管束必须始终强制浸没在一定量的液体中。


釜式再沸器的工作原理

待蒸发的液体通常通过重力作用或在塔内保持足够的水头的情况下从壳侧汇集。液体完全覆盖管束。这种液体在蒸馏过程中通常称为塔底液。

使蒸汽流过管束,设置通道隔板以获得相对于单通道高效的传热。

蒸汽的潜能用于蒸发底部液体。K 壳有足够的空间,以便蒸汽和液体的分离发生在壳内部。蒸气上升并被引导至蒸馏塔内并在塔内顶部流动。

穿过堰的液体从再沸器中排出,称为底部产品。由于沸腾过程,塔底产品中更多挥发性成分的数量和成分减少了。


釜式再沸器的优点

低循环率、水平配置和所有蒸汽回流使得釜式再沸器对系统液压相对不敏感,因此即使在非常低(真空)或高(接近临界)压力下它们也往往是可靠的。

釜式再沸器可以在较小的温度驱动力下高效运行,因为可以通过增加管距来获得高热通量。


釜式再沸器的缺点

超大的 TEMA K 壳相对较贵

低循环率使水壶很容易结垢
