凝汽器,你是谁?和汽轮机有什么关系?

2023-09-20 09:46:59 华球(中国)

凝汽器,你是谁?和汽轮机有什么关系?

1、作用

你在外打拼,那一个温柔软糯的老婆或者情人是你温暖的港湾,那么凝汽器就是汽机做完工之后蒸汽最后的去向,你在外策马奔驰,回来之后再次回到这里,让你回归真我,变成纯净的饱和水(冷却)。除此之外,她还得尽量放低姿态,(建立和保持真空,低压力)让你尽可能释放,保持男人的本色(凝结水水质)。

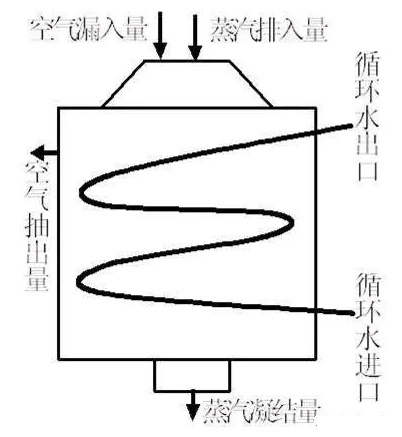

然而实际上冷凝器像一个钢铁悍妇一样,属实难以驯服。凝汽器主要承担了建立和维持真空,冷凝水,同时维持凝结水的水质。

图片关键词

2、结合她的作用,看他的参数指标。

1.真空度:严密防止漏气,同时抽真空的未凝结的蒸汽应该尽可能的小,从而降低功耗。

2.冷却能力:高的传热系数,小的汽阻,水阻。适当的端差,小的过冷度。

当比体积很大的蒸汽在密闭的冷凝器中冷却成水时,其体积会急剧缩小,原来被排气充满的空间会形成高度真空。

其维持必须具备三个条件,冷却,凝结水泵抽水,抽气器投运。

真空不是越高越好,真空的极限由汽机末级叶片出口截面的膨胀极限所决定,当通过最后一级叶片的蒸汽已经达到膨胀极限时,继续提高真空,汽机功率不再增加。

最佳真空,是指由于凝汽器真空提高,使汽轮机功率增加与循环水泵多耗功率的差数为最大时的真空值为凝汽器的最佳真空。


2.1端差

凝汽器排汽压力所对应的饱和蒸汽温度与循环水出水温度的差值。端差则反映凝汽器传热性能、真空严密性和冷却水系统的工作状态况等,所以,在凝汽设备运行监测中, 传热端差是一个非常重要的参数,是衡量凝汽器换热性能的一个重要参数。

减小端差可以提高凝汽器的真空,但却要以增大冷却面积和增加冷却水量为代价,所以其值不宜太小。现代大型凝器在设计负荷下所能达到的最小传热端差为1~ 5 ℃, 一般常在3~ 10 ℃之间选取, 对多流程凝汽器可取偏小的值, 对单流程可取5 ℃。

现场用于降低凝汽器传热端差以提高真空的最有效手段是提高凝汽器总的换热系数,而提高总换热系数的最有效方法是提高冷却管的清洁度和降低漏入真空系统的空气量。


2.2过冷度

凝汽器排汽压力所对应的饱和蒸汽温度与凝结水温度的差值。

为什么产生过冷度?

凝汽器构造造成的上部冷却水流下到下部冷却管,过冷却;凝汽器水位高,淹没铜管,过冷却;凝汽器汽侧漏汽或抽汽不好,造成凝汽器内蒸汽分压力下降而引起过冷却等。

过冷却危害?

一方面使凝结水易吸收空气,结果使凝结水的含氧量增加;另一方面如果凝结水补水除炭不充分导致碳酸盐或重碳酸盐进入锅炉,分解产生碳酸钠和二氧化碳,影响服饰。另外,凝结水问题过低,影响热经济性,凝结水每冷却7℃,相当于

发电厂的热经济性降低1%,现代汽轮机一般要求凝结水过冷度不超过0.5-1℃。


3、涉及的跳机保护

3.1真空低

当汽轮机真空降低时,汽轮机出力降低,热经济性降低,而且还将使轴向推力增大,排气温度升高,严重威胁汽轮机的安全运行。因此,必须设置低真空保护。当真空大时,会带来

(1)排汽压力开高,可用焓降减小,不经济,同时使机组出力降低。

(2)排气温度升高,汽缸及轴承座受热膨胀,可能引起中心变化,产生振动。

(3)排汽温度过高时可能引起凝汽器铜管松弛,破坏严密性。

(4)可能使纯冲动式汽轮机轴向推力增加。

(5)真空下降使排汽的容积流量减小,对末几级叶片工作不利。末级要产生脱流及旋

流、同时还会在叶片的来一部位产生较大的激振力、有可能损坏叶片,造成事故。


3.2凝汽器水位高

由于凝汽器满水,使水进入汽轮机的事例曾多次发生,汽轮机正常运行时,凝汽器水位应该严格监视,当水位升高时,会使凝结水过冷却,影响经济性,如果水位过高,讲底部铜管淹没,会使整个凝汽器冷却面积减小,严重时淹没空气管,抽气器带水,凝汽器的真空受到严重影响,所以在机组正常运行中,凝汽器的水一般是不会倒灌入气缸。但停机后,如果进入凝汽器的补水阀关闭不严,就会发生凝汽器满水,并灌入汽缸的事故。

TAG: 凝汽器
