智能型压力变送器指示为0

2023-09-22 16:02:48 华球(中国)

智能型压力变送器指示为0

一、故障类别:变送器内部模块断路

二、仪表类型:智能型压力变送器

三、厂家型号:KWZK-WAX-100


四、使用工况介绍:

31PT-426为31单元,压缩机三段出口压力,介质一氧化碳,压力0.8MPA。检查前需要提前关闭根部阀,介质排空后利用四合一报警仪测得没有毒、害气体后方可进行检修。


五、故障现象描述:

工艺通知压力指示突然降到0%


六、处理前安全措施:

1、办理检修作业票。

2、联系工艺安全交出该表。

3、关闭根部阀,导压管内余压排尽。

4、有毒气体危险区域随时携带报警仪,并站在上风口进行检修

5、作业时,需工艺监护。

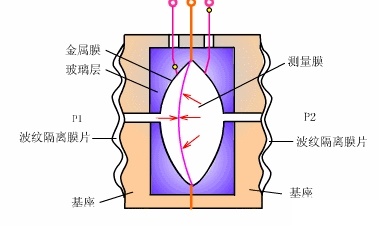

七、压力变送器原理。



图片关键词

当一侧波纹隔离膜片受压后,产生的力P2将推动测量膜发生形变。所改变的物理量经过计算与传输转换为4—20MA模拟量。从而达到测量压力变化的目的。


八、检修过程中要求

1.首先落实检修所需的备件,备件应与所更换的压力变送器的规格、型号、量程等相一致,备件应完好、各部件齐全;

2.准备好使用的工具,工具必须合适,完好,齐全;

3.相关票证办理齐全,必须得到调度、操作工及相关人员的同意后方可施工;

4.在拆卸压力变送器前,必须确定是否带调节阀及联锁、报警装置,如带联锁报警需提前拆除联锁并提醒要求操作工给予确认,同时要求操作工加强监控;如带调节阀自控装置,需要求操作工将调节阀打到手动状态,同时操作工现场监护;

5.更换压力变送器时身体必须站在上风向处,拆接信号线时一定要将2根信号线分开,分别用绝缘胶布包好,防止短路或接地时烧坏模块通道;

6.拆卸压力变送器时需使用2个活口扳手,一个扳手打住压力变送器四方丝扣处,另一个扳手打住压力变送器与阀门丝头连接处,严禁使用一个扳手进行压力变送器拆卸、安装作业;

7.先将压力变送器根部阀门关闭,打开排污阀或将压力变送器缓缓松动,微机上观察压力变送器指示是否下降,确认阀门是否内漏,是否还有残存余压、介质;

8.待确认好压力变送器根部阀门不内漏,无残余介质压力后再将压力变送器拆卸更换。

图片关键词图片关键词图片关键词图片关键词

(图为利用万用表测量原表的电压信号HART475通讯查看参数等,以及新表安装后的密封检查等)


九、检修后的要求:

1.检修任务完成后,及时将现场清理干净,做到工完料净场地清;

2.压力变送器安装好后,将阀门打开,检查压力变送器及各连接丝头处密封情况,达到各连接处无泄露,压力显示正常、稳定;

3.及时做好压力变送器的校验、更换记录。


十、压力变送器日常维护: 1.向当班人员了解仪表的运行及显示情况,及时清理保护箱内的杂物;

2.发现并及时处理松动的接线和紧固件,定期进行变送器外部清扫,对导压管及根部阀门进行防腐;

3.查看变送器的指示和现场的压力表指示及二次表指示是否一致;

4.查看变送器(包括导压管、阀门)有无泄漏、损坏、腐蚀;

5.发现问题应及时处理,并做好巡回检查记录;

6.做好压力变送器的防水、防振措施;

7.冬季时做好压力变送器及导压管、相关设备的防冻保温措施,确保准确显示。
