锅炉汽包电接点水位计知识介绍

2023-09-26 11:04:52 华球(中国)

锅炉汽包电接点水位计知识介绍

测量筒的结构和功能

1、工作压力:0~22Mpa 。

2、工作温度:0~540℃ 。

3、测量筒中心距:670mm或按用户要求制造。

4、零水位线(正常水位)至水管中心线距离335mm或按用户要求制造。

5、测点位置:0,+15,+30,+50,+75,+100,+150,+200,+250,+300或按用户要求配置。

6、测量筒外形尺寸:高×长×宽=(中心距+298)×370×290

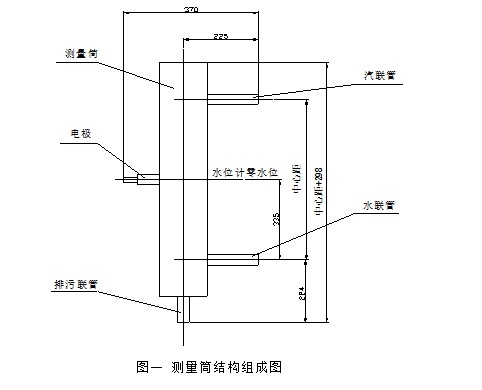

7、测量筒的结构组成,见图一,其各功能如下:

(1)汽连管与锅炉上部汽相部分相连接。

(2)水连管与锅炉下部水相部分相连接。

(3)排污管在清洗测量筒时排污用。

(4)电极用于检测水、汽位置。

图片关键词

图片关键词

二、 电极

图片关键词

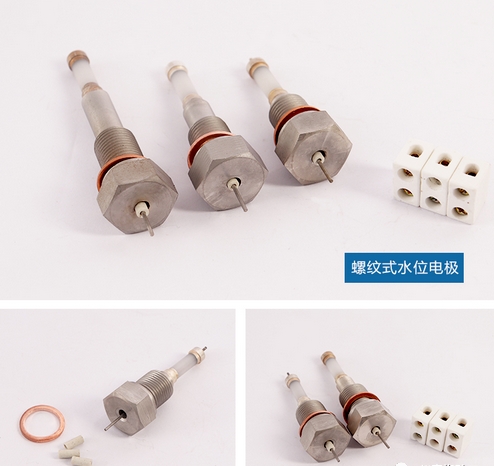

电极:工作压力≤34Mpa;工作温度≤650℃;绝缘电阻>148MΩ。

产品采用电极有三种,其性能如下:

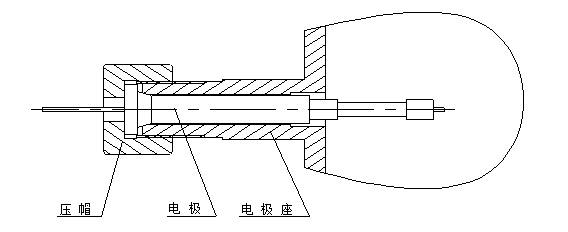

a.型号:TGZM104压入式电极锥面密封

该电极不但提高了陶瓷管的强度,而且还改变了电极与电

极座间的密封方式,大大提高了电极的使用寿命。

用扭矩扳手:建议以(0~16MPa)120Nm, (22MPa)140Nm力矩紧固

图片关键词

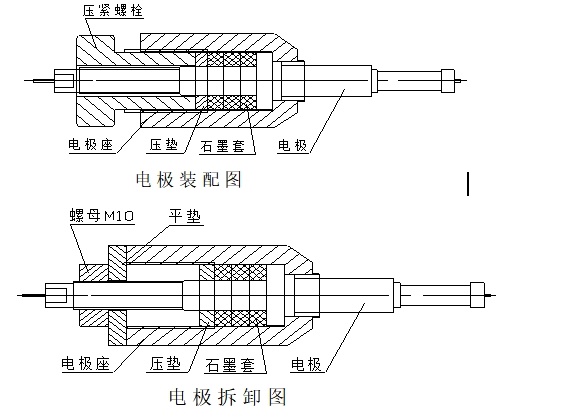

b.型号:TGYS125压入式电极石墨套密封。

用扭矩扳手:建议以(0~16MPa)140Nm, (22MPa)160Nm力矩紧固

图片关键词

三、工作原理

由于水和汽的导电性能差别极大,以发电厂锅炉汽包为例,一般水阻在几十KΩ,汽阻在1MΩ以上,测量筒的作用就是将水位的高低通过电接点阻值的变化,转换为电信号送至二次仪表进行运算和逻辑判断,最后以发光二极管和数码管准确显示水位值。

图片关键词

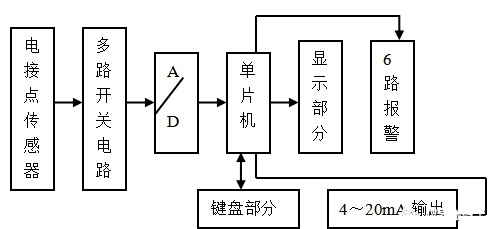

如图所示,多路开关电路将各点电接点的电阻值信息分时选通,转换为电压信号送至A/D转换器,变成数字量,由单片机采样后,经运算得出相应的电阻值和预先设置的临界值进行比较。大于临界值的接点,处于汽中,CPU通过I/O电路使发光二极管显示红色;小于临界值的接点,处于水中,则显示绿色,红绿交界处即为水位,同时数码管直接显示水位值。


四、安装和操作使用

1、测量筒和电极的安装与维护

(1)测量筒必须垂直安装。

(2)测量筒和被测容器用汽水连通管相连接,中间安装满足容器压力、温度的阀门,以便更换电极。

(3)电极安装时,需在螺纹处涂上少许石墨油,密封平面处垫上紫铜垫片,缓缓压紧到不渗漏为止,出厂时电极已安装好,并经水压试验合格。

(4)运行中,测量筒应定期排污、清洗,防止电极结垢,从而延长使用寿命,确保测量准确可靠。

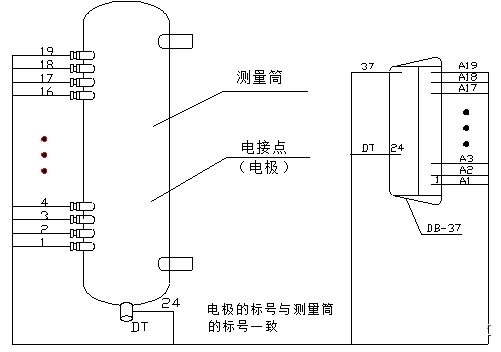

(5)电极与二次仪表连接时,按图 接线,导线与筒体壁应保持一定距离。

图片关键词

五、智能二次仪表的安装使用

一、前后面板说明:

见图四前面板各项功能说明如下:

a、数码显示 用数字显示水位值,与模拟显示对应。

b、模拟显示 由红、绿双色发光二极管模拟显示水位高度。

c、水位刻度 由一组数字组成,指示水位值。

d、高Ⅲ报警灯 当水位达到上限Ⅲ位置时,该红灯发光示警。

e、高Ⅱ报警灯 当水位达到上限Ⅱ位置时,该红灯发光示警


二、 二次表的操作和使用

a、正确设定临界值

仪表出厂时汽、水分界阻值一般设定为200K,如能正常显示水位,则不需重新设定分界值,如确实需重新设定,详细操作见前面板相关说明。


b、修改报警点位置

用户可根据需要,自己修改报警位置。详细操作见前面板相关说明。
