什么是HART?

2023-10-07 10:17:24 华球(中国)

什么是HART?

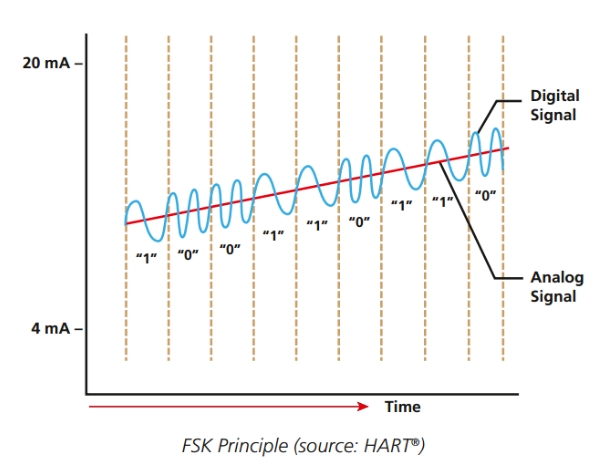

HART®(Highway Addressable Remote Transducer) (高速可寻址远程转换器)是一种基于Bell 202电话通信标准的通信协议,使用FSK(频移键控)原理。该信号由两部分组成,模拟4-20 mA电流回路和叠加数字变频信号。

传统上,4-20 mA回路用于控制,叠加数字信号用于反馈和配置。CVA以这种方式利用信号。4-20 mA信号的设置和操作与标准4-20 mA控制相同。使用HART®数字信号的配置和反馈可以使用连接到CVA的主机来选择所需的参数。大多数CVA用户可通过HART®通信协议进行配置设置。

图片关键词

HART网络使用4-20毫安指令电流回路的现有接线。HART数字数据通过相位连续频移键控(FSK)以每秒1200比特的固定波特率与模拟信号耦合。命令输入电路对这种超级施加的信号进行滤波,以便模拟定位(在点对点网络中)不受影响。

该协议使用基于Bell 202标准的技术,实现长达1.5公里的电缆敷设,同时保持高抗噪性。最大长度取决于电缆类型,因此强烈建议使用低电容屏蔽双绞线。

多达64个现场设备可以并行地连接到一个HART网络。网络的组合阻抗必须在230至600欧姆的范围内。每个执行机构配置为在HART网络上具有唯一地址。总共可以使用两个主控器,例如,允许同时使用DCS(主)和手持(辅助)通信工具。

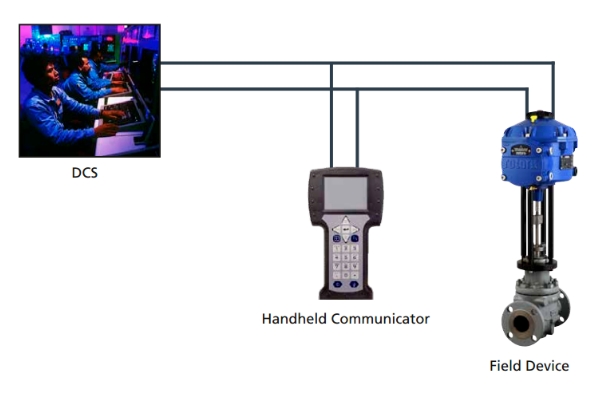

点对点网络

图片关键词

在这种拓扑结构中,控制系统直接连接到一个现场设备,因此是最基本的配置。执行机构通常由4-20 mA回路控制,HART通信向DCS提供同时反馈,如回路电流验证、测量位置和状态。

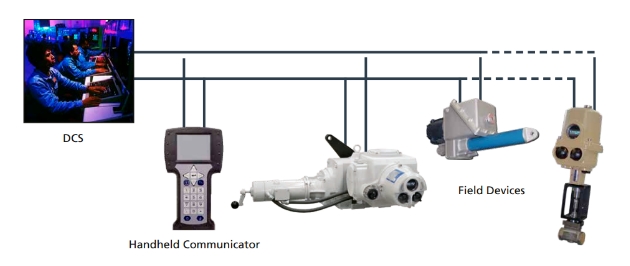

多点网络

图片关键词

该拓扑结构为DCS提供了在单个网络上与多达64个HART设备通信的能力。在该配置中,回路电流设置为固定值。(通常为4mA),并且设备通过特定的HART命令进行控制。

TAG: HART
