避雷器的持续运行电压Uc

2023-10-10 09:27:22 华球(中国)

避雷器的持续运行电压Uc

一、持续运行电压Uc的定义

持续运行电压是允许持久施加在MOA端子间的工频电压有效值。对无间隙MOA,会引起电阻片的劣化。

避雷器的额定电压的定义:通过工频电压耐受时间特性试验和动作负载试验验证,允许施加到避雷器端子间持续10s的最大工频过电压方均根值。

通常讲的电气设备的额定电压是指电气设备长时间正常工作时的最佳电压。

通过上述定义发现:避雷器的持续运行电压有点类似于其他电气设备的额定电压。


二、持续运行电压Uc的选取

避雷器在持续运行电压下要长期运行,因此,避雷器的持续运行电压Uc必须要高于或等于作用在避雷器的最高实际运行电压。

1、在中性点直接接地或有自动故障清除保护的非直接接地系统中,当发生单相接地故障时,故障会立即被保护切除,因此,持续运行电压只要等于或高于最高运行线电压除以√ 3即可,即大于等于最大运行相电压即可。

2、在经消弧线圈接地或中性点绝缘而且没有自动故障清除的系统中,当发生单相接地故障时,相电压升高为线电压,接在健全相的避雷器要承受线电压运行2小时而不能损坏,因此,避雷器的持续运行电压要等于或高于最高运行线电压。比如:对于10kV不接线系统,最高运行电压为12kV,因此,避雷器的持续运行电压必须等于或高于12kV。


对于10s及以内切除故障,Uc≥Uxg(中性点直接接地系统)

对于10S以上切除的故障:

(1)Uc≥1.1Um(3~20kV中性点非直接接地系统)

(2)Uc≥Um(35~66kV中性点非直接接地系统)

Um为系统最高运行线电压。


3、持续运行电压Uc与额定电压Ur的关系

Uc=(0.75~0.85)Ur

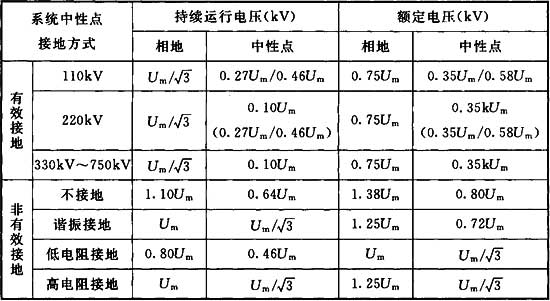

MOA持续运行电压和额定电压
