减速机维修知识-水泥厂辊压机减速机损坏案例

2023-12-12 09:54:34 华球(中国)

减速机维修知识-水泥厂辊压机减速机损坏案例

图片关键词

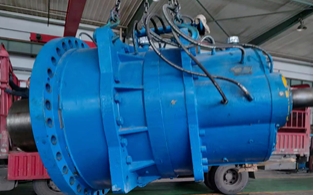

故障反馈:减速机跳机,现场发现齿圈上下漏油,齿圈上下止口断裂,无法重新启机。

拆解后观察,箱体内部存在大量铁削与零件碎片,所有齿面均已研磨损伤,三级行星总成打齿严重,已严重卡死,三级行星轮所有轴承全部粉碎性损坏。

图片关键词

三级大齿圈止口断裂,断裂位置在减速机下方,推测齿圈受力,向外扩张,谐波变形,挤压止口,导致断裂。

图片关键词

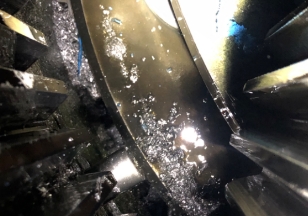

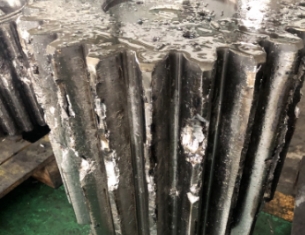

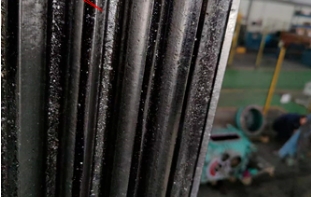

除三级外,所有齿面均研磨损伤。

图片关键词

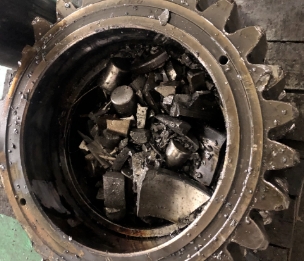

箱体内部铁铁削与零件碎片。

图片关键词

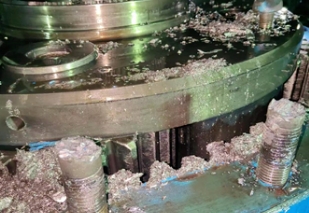

箱体内部铁削与零件碎片。

图片关键词

三级行星轮轴承形成碎渣。

图片关键词

三级太阳轮损坏。

图片关键词

三级行星架磨损,(磨损位置,非输出端内侧)

下列条件是导致故障起始或助推的原由:

1.减速机选型问题,载荷匹配紧凑,超载保障低。

2.辊压机设计制造存在缺陷,根据国内同行业的反馈信息,此类辊压机减速机故障率一直就比较高,该品牌的同类型减速机,损坏也比较频繁,损坏故障情况也大体相当。

3.辊面有严重凹坑,受载后,减速机承受不规则力。

4.减速机运行时存在超载,卡载与波动载荷,载荷的超标与波动会造成齿面与轴承表层碎裂,情况急速恶化。

5.进入辊压机的物料颗粒度偏大。

6.减速机运行润滑油故障,(流量,粘度,机械杂质),润滑达不到预期效果,尤其是油液里存在异物对轴承的损坏非常大,油液杂质除参与滚动与磨擦外,还会附着沉淀形成的油泥,油泥的危害更大,轴承一旦卷入哪怕是及少量的油泥,也会在短时间内产生滚珠卡涩,导致轴承短期内损坏。

7.减速机新更换的部件需要重新磨合,运行磨合阶段会产生的金属粉末,未按要求或未及时更换润滑油或清洗滤芯,导致杂质进入啮合与滚动面产生危害,破坏轴承。

8.减速机重载,超出轴承与齿面承受载荷,轴承运行寿命急速缩减,轴承齿面崩裂损坏。

9.扭力支撑的关节轴承损坏,导致的受力异常。

10.不同心,减速机新旧件组合,旧件经过长期使用,形成的微量变化,与新件装配后存在一定的同心度误差,导致齿圈受力不均,产生偏载承重与磨损。

11.轴承本身质量有问题,国产轴承对应的重载性能不足。

12.动辊受载后存在夹角,前后两次的损坏情况对照,该减速机的上次维修故障,与这次一样,都为三级止口断裂,齿圈卡死。

就此次的损坏情况来看,应该是上述原因的组合,导致的此次减速机故障。减速机的设计,工况,润滑,零件质量等,都是确保机器正常运行的关键,需要我们慎重把控,一旦造成损坏,都会给使用方与制造方或者维修方造成一定的经济损失。
