(电感式接近开关)断链开关指示报警故障维修处理

2024-04-18 08:25:46 华球(中国)

断链开关指示报警故障维修处理

一、故障类型

X-1501C给煤机无法启动,清扫链不能运作,断链开关指示报警状态

二、仪表类型

电感式接近开关


三、厂家型号:KWZK-WFG-JK

U:DC6~36V Sn:10mm

压力:-0.01/0.01MP

温度: 11℃


四、使用工况

称重给煤机断链报警开关为电感式接近开关,其感应头是一个具有铁氧体磁芯的电感线圈,只能检测金属体。振荡器在感应头表面产生一个交变磁场,当金属物体接近感应头时,接近开关内部动作,从而达到“开”和“关”的控制。


五、故障现象

X-1501C在工艺人员现场启动时,启动后2至3秒后自动停止,维保人员检查清扫链条和轴承正常,但X-1501C给煤机无法启动,清扫链无法正常投用,现场PIC控制柜上断链报警开关处于报警状态。


六、处理前安全措施

1.与工艺取得联系,办理检修作业票,确保X-1501C置换排放合格;

2.仪表检修人员需现场确认,确保该设备安全交出后方可检修;

3.检修时除仪表检修人员和监护人员外,并要求工艺人员现场进行监护;

4.准备好相关的检修工具和安全防护用具,根据现场实际情况做好风险辨识和相关的安全防范措施;

5.X-1501C内部介质为粉煤和氮气,在检修时应全程佩戴便携式报警仪和防尘口罩;

6.停止控制柜电源,使用万用表检查断链报警开关电源已断开,在进行对开关、线路及接线端子等检查。


七、故障原因分析及判断

X-1501C给煤机无法正常启动的故障类型有:

1.跑偏开关损坏,需进行更换,信号接线及接线端子松动,需进行紧固;

2.堵煤开关堵煤,电机无法正常运行,需清理开关膜片和清理堵煤口积煤;

3.速度传感器损坏或者松动;

4.断链报警开关被粉煤遮挡住;

5.断链开关报警:

(1)接近开关信号线损坏,无法正常传输信号,需更换信号线缆;

(2)接近开关接线松动,控制柜接线端子松动,需进行紧固;

(3)清扫链轴承跑偏,导致与断链报警电感式接近开关安装位置偏移较大,感应不到清扫链轴承的转动,需重新调整接近开关的安装位置;

(4)用万用表检测接近开关的工作电压,工作电压是否在正常值;

(5)接近开关感应部分被磨损,接近开关损坏,需重新更换接近开关。


八、故障有效处理方法

X-1501C给煤机故障无法启动的处理方法:

1.检查跑偏开关,开关本体完好,皮带无跑偏,信号线完好,接线端子无松动,并进行紧固;

2.拆卸堵煤开关,检查堵煤开关能正常运行,并对开关膜片和堵煤口进行清理;

3.检查速度传感器,损坏进行更换,松动进行紧固。

4.清理断链开关附件的粉煤;

5.检查断链接近开关:

(1)检查接近开关信号线缆有腐蚀情况,更换信号线缆;

(2)检查接近开关与信号线间接头、控制柜接线端子有松动,进行紧固;

(3)检查清扫链轴承和开关位置有偏移,重新调节开关安装位置,使开关能正常感应到检测信号;

(4)用万用表检测接近开关的工作电压,工作电压是否在工作值,如果不在,近一步排查信号回路;

(5)检查接近开关感应部分,如果磨损,通知维保人员将轴承调整至合适位置后,重新更换新接近开关。

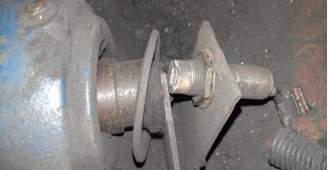

图片关键词

九、故障防范措施及改进

1.加强日常巡检,对称重给煤机仪表运行情况做好统计;

2.按时察觉轴承与传感器之间位移,如果偏移较大,通知工艺及时处理,避免损坏传感器;

3.给煤机停运期间,对各传感器接线端子定期进行紧固,避免在运行期间接线松动等情况发生;

4.检查信号线缆,有露出部分做好包扎和防尘腐蚀等处理。
