金属氧化物避雷器的类型

2024-04-29 09:24:33 华球(中国)

金属氧化物避雷器的类型

金属氧化物避雷器有:无间隙、带串联间隙和带并联间隙三种结构型式,其中无间隙的最为常见。

(1)无间隙结构的ZnO避雷器。无间隙ZnO避雷器的结构简单、紧凑,具有优良的电气特性,因而这类结构在ZnO避雷器发展过程中始终占有主流的地位。

图片关键词

图片关键词

(2)带串联间隙结构的ZnO避雷器。由于ZnO阀片比SiC阀片具有更大的通流能力和优异的伏安特性曲线,用串联间隙和ZnO阀片组成的避雷器可具有比磁吹避雷器更优良的保护特性,在中性点绝缘运行系统中,存在着操作过电压动作负载,为彻底避免避雷器的损坏,无间隙ZnO避雷器必须设计得相当庞大,这在实际中是不可行的,国内外均发生过此类避雷器爆炸的事故。参照SiC避雷器的运行经验,采用ZnO阀片串联火花间隙的设计,可以避免在一些对设备绝缘无威胁的操作过电压作用下的误动作,保证了避雷器的安全运行。

图片关键词

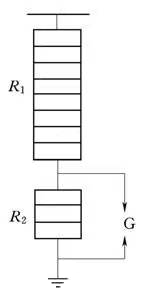

(3)带并联间隙结构的ZnO避雷器。在ZnO阀片制造技术发展的初期,为弥补其非线性不够理想的缺点,也为了获得比通常无间隙ZnO避雷器更低的保护水平,采用类似复合式避雷器的设计方法是一种常用的措施,如图所示为这种避雷器的电气原理图。

图片关键词

复合式ZnO避雷器电气原理

复合式ZnO避雷器由工作阀片R1、辅助电阻片R2和并联间隙G组成。G可以分散或集中布置,当采用分散布置方式时,单个火花间隙上的电压分布较好。火花间隙放电电压经预调整,不应在工作电压下动作,因此,长期承受运行电压的R1+R2阻值较大,流过整个避雷器的泄漏电流小,有功损耗也小。复合式结构既具有很低的保护水平,又可确保避雷器具有较长的预期寿命。

通常,R2占阀片总数的10%~20%左右,这主要根据避雷器的保护水平以及R1在间隙动作后的热稳定性能而定。由于R1的阻值大以及ZnO阀片优异的伏安特性曲线,流过火花间隙的续流很小,约为几安,所以G一般可用小型磁吹同心圆间隙甚至平板间隙来制作。

带并联间隙的ZnO避雷器的结构虽比无间隙ZnO避雷器的结构略为复杂,但可制成保护水平很低的避雷器。
