双法兰差压液位变送器指示偏低故障维修

2024-05-20 09:11:06 华球(中国)

双法兰差压液位变送器指示偏低故障维修


一、故障现象:液位变送器指示偏低

二、仪表类型:双法兰差压变送器

三、厂家型号:华球(中国)KWZK-WAX-C320系列

四、仪表位号:51LIT-010B

图片关键词

五、使用工况:

该液位计测量DMO蒸发塔C-51B01A的液位,介质为DMO,温度为100℃~150℃,压力约3.32mPa,现场另设计有一块就地磁翻板液位计。


六、工作原理:

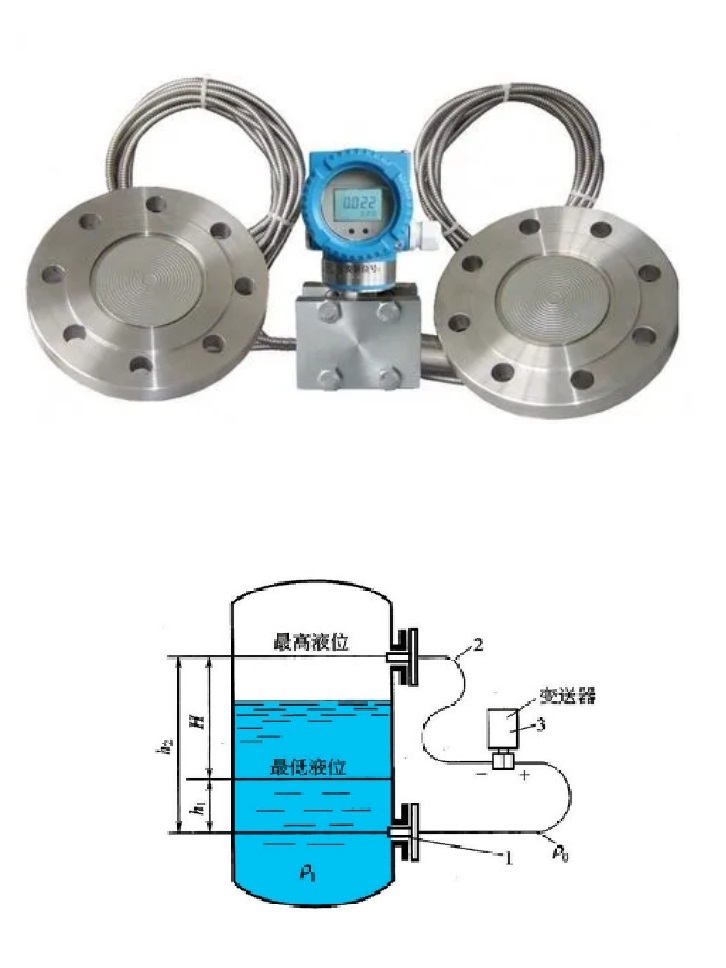

双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的双法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器,它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的,当膜片受压后产生微小变形,变形位移或频率通过毛细管的液体传送给变送器,由变送器处理后转换成输出信号。


七、处理前安全措施及作业准备:

1.该阀门介质是DMO,对眼睛及皮肤有一定的刺激性,因此作业时要戴好手套。且有刺鼻的气味,作业时最好站在上风口。

2.如果需要拆检变送器,需泄压、排放后方可进行作业。

3.该液位计有伴热管,注意不要被烫伤。

4.带好检修工具,如:螺丝刀、活动扳手、梅花扳手、除锈剂、金属缠绕垫等。

5.作业时要做到仪表检修“七个对待”,“十个不修”。


八、故障原因分析及判断思路:

1.考虑零点是否偏移。

2.考虑是否有泄漏。

3.该调节阀所调节的工艺介质是DMO,55℃以下时易结晶,考虑是否伴热未投用或温度过低造成介质结晶。

4.考虑膜片是否损伤。


九、故障有效处理方法:

1.开好检修作业票,和工艺人员一同到现场。

2.检查法兰、毛细管、三阀组是否有泄露,均正常。

3.停运三阀组,变送器指示回零,说明变送器正常无损坏。

4.让工艺人员将根部阀关闭,将保温拆除。戴上隔热手套轻触伴热管,发现伴热管不热,此时初步判断为DMO结晶,需拆下法兰进行检查。

5.拆下法兰发现引压孔及膜盒处均有DMO,让工艺人员引蒸汽将DMO吹化,并进行清理。清理完后检查膜盒,膜片无损伤或鼓包。

6.用HART手操器检查变送器零点,无偏移。

7.回装法兰盘。让工艺将伴热管疏通后,打开根部阀。投运三阀组,观察变送器指示,指示正常。

8.交付工艺观察使用,清理现场垃圾,终结工作票。


十、仪表三阀组操作顺序,需注意什么?

1.三阀组的启动顺序是:打开正压阀;关闭平衡阀;打开负压阀。

2.停运的顺序与上述相反,即:关闭负压阀;打开平衡阀;关闭正压阀。

3.操作仪表三阀组需注意两个原则:

a不能让导压管内的凝结水或隔离液流失;

b不可使测量元件(膜盒或波纹管)受压或受热。


十一、差压变送器现场指示不准的常见故障原因及处理:

1.引压管接反。→调换引压管位置。

2.气相积液,液相积气。→排污。

3.导压管、三阀组或各个连接头跑冒滴漏。→紧固接头。

4.接线端子松动。→紧固端子。

5.隔离容器安装高度不一致。→调整安装高度。

6.膜盒损坏或膜片采用材质不正确。→更换仪表。

7.导压管堵塞。→疏通导压管。

8.变送器故障或参数设置错误。→更改参数。


十二、故障防范措施及改进措施:

1.做好定期巡检工作,多与工艺人员沟通,及时发现及时处理。

2.此类露天仪表需要做好防雨措施,以免变送器进水导致损坏。

3.毛细管需要整理好不能折,防止硅油泄露。


十三、故障处理经验谈:

1.处理仪表故障之前一定要核对仪表位号,判断仪表故障要做到快和准,处理方法一定要正确。

2.回装膜盒法兰时注意对角紧固螺栓。

3.清理膜盒时不要用尖锐物,避免损伤膜片。

4.投运及停运三阀组时注意操作顺序,避免损坏变送器。
