变压器低压侧母线避雷器的安装接线及绝缘化要求

2024-06-19 09:00:51 华球(中国)

变压器低压侧母线避雷器的安装接线及绝缘化要求

变压器10千伏母线避雷器安装维护不当易造成近区故障对主变造成冲击。本篇分析避雷器的工作原理,结合现场日常检修工作,阐述低压母线避雷器几种常见错误接线,并提出最新绝缘化要求,加强对微型、简易工作的重视度程度,避免“小设备”引发“大问题”。


01、工作原理

避雷器是用于保护电气设备免受雷击或操作冲击时高瞬态过电压危害并限制续流时间,也常限制续流幅值的一种保护电器。常用的金属氧化物避雷器具有保护性能优越、质量轻、耐污秽、性能稳定等优点,良好的非线性伏安特

性使得在正常工作电压时流过的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果,通常与被保护设备并联。变压器作为变电站重要设备,为避免过电压发生时主绝缘被击穿,需在各侧安装避雷器,同时应尽量靠近本体。


02、安装要求及常见接线问题

10千伏低压侧母线桥处避雷器不得倒置安装,应三相水平布置,计数器应与避雷器同轴线、低位布置。装设在主进柜、联络柜等开关柜内的,需及时拆除。避雷器首端并联接在被保护设备上,末端经放电计数器后接地。建议220千伏及以下避雷器对应的泄漏电流监测参考范围为0-3mA,且兼具放电计数和泄漏电流显示功能。

图片关键词

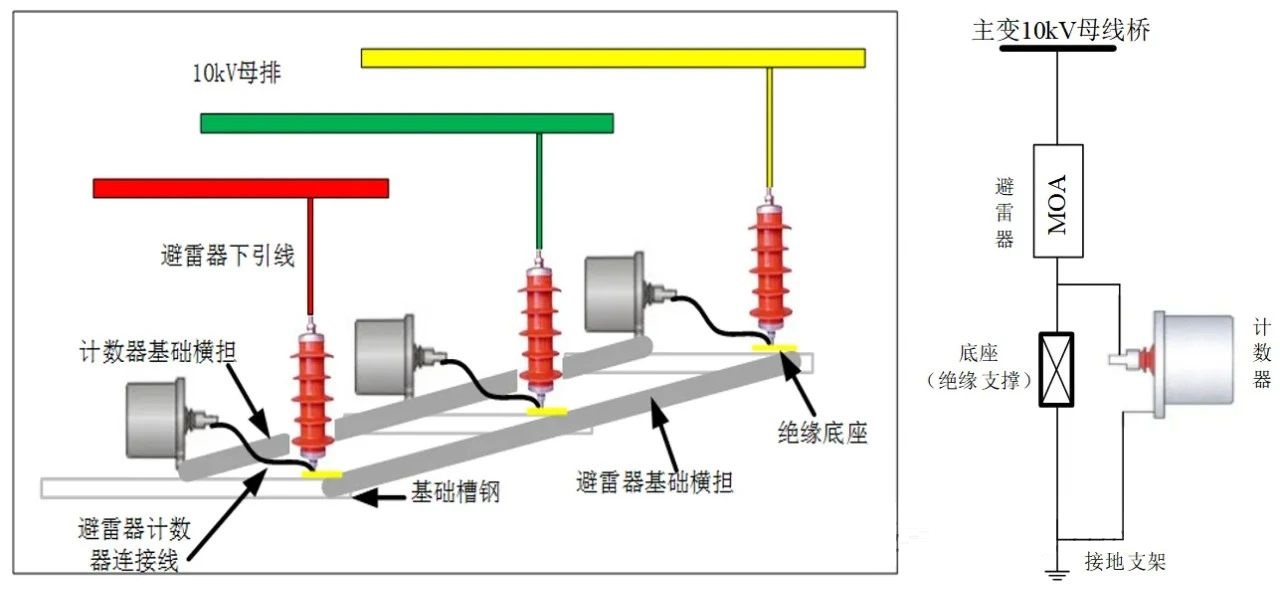

图1 避雷器正确接线示意图


避雷器常见错误接线如下:

一是放电计数器错接于避雷器首端而非末端。放电计数器错接于避雷器首端将造成避雷器被放电计数器短路,由于放电计数器通常不具备相应的绝缘能力,一经送电即会引起一次设备通过放电计数器短路接地,造成设备跳闸。放电计数器应正确接于避雷器末端与接地之间。

图片关键词

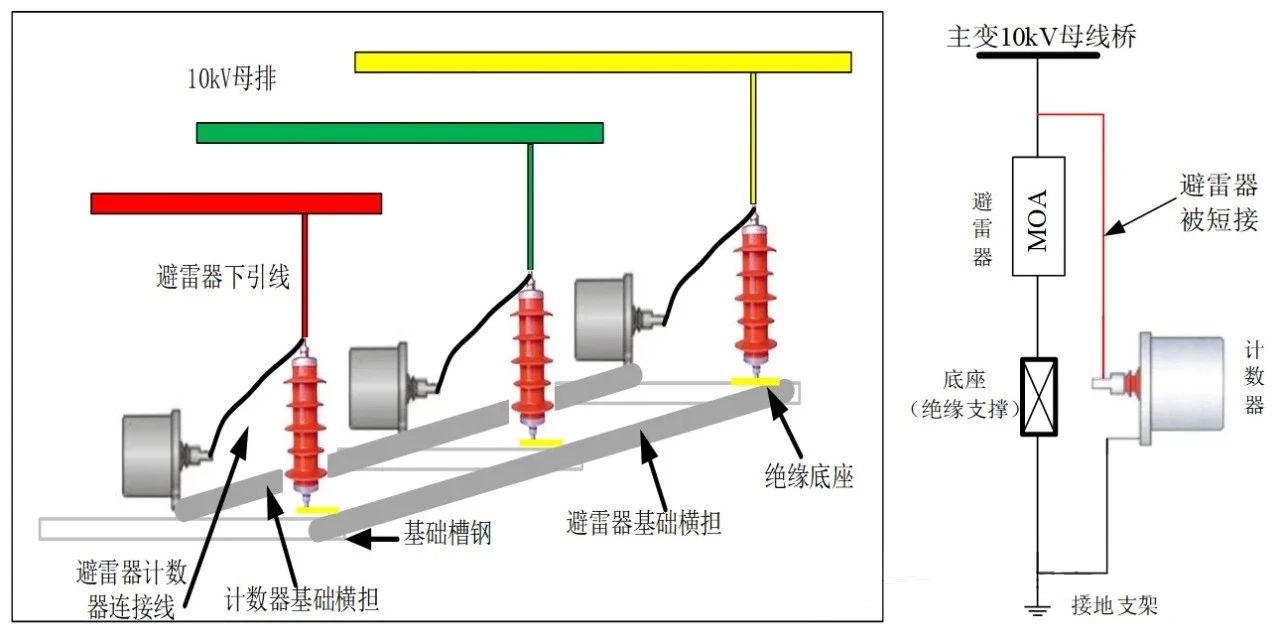

图2 几种常见错误接线(一)


二是避雷器首端与接地支架间绝缘强度不足。一般而言,避雷器通过末端经绝缘件与接地支架连接,从而实现本体的固定。图中避雷器的固定则通过首端(高压端)经绝缘板与接地支架连接来实现,绝缘板经长期运行污秽加重,加之爬距不足,极易引起污闪导致一次设备短路接地。避雷器首端应与接地支架保持足够绝缘距离,禁止经首端进行固定
