压力表安装及更换使用说明

压力表的安装

安装方式:

径向指压力表的连接口径与表盘成丨型,为直接安装。

轴向指压力表的连接口径与表盘成T型。还分为中轴和偏轴(下轴)安装。

连接方式:

螺纹连接有 M20 ×1.5;M14X1.5; M12X1.5; G1/2;G3/8; NPT1/2;NPT1/4 (其他)。法兰连接根据客户要求制造。

仪表固定方式:

直接安装

前带边安装

后带边安装

U型卡子安装

测量范围的选择:

测量稳定的压力时,正常操作压力值应在仪表测量范围上限值的1/3---2/3;

测量脉动压力(如:泵、压缩机和风机等出口处压力)时,正常操作压力值应在仪表测量范围上限值的1/3~1/2;

侧量高、中压力时,正常操作压力值不应超过仪表测量范围上限值的1/2。

按照使用环境和测量介质的性质选择:

在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合,应根据环境条件,选择合适的外壳材料及防护等级。

对一般介质的测量

压力在-40kPa---+40kPa时,宜选用膜盒压力表。

压力在+40kPa以上时,一般选用弹簧管压力表或波纹管压力计。

稀硝酸、醋酸及其它一般腐蚀性介质,应选用耐酸压力表或不锈钢膜片压力表。

稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质,应选用膜片压力表或隔膜压力表。其膜片及隔膜的材质,必须根据测量介质的特性选择。

结晶 、结疤及高粘度等介质,应选用法兰式隔膜压力表。

在机械振动较强的场合,应选用耐震压力表或船用压力表。

在易燃、易爆的场合,如需电接点信号时,应选用防爆压力控制器或防爆电接点压力表。

安装取压点的选取

1.在压力管道上开孔,必须采用机械开孔法(电钻或手扳钻), 注意:风压管道上开孔可采用气割方法,切割后孔口用磨圆锉磨光;压力取源部件的端部,不得超出设备或管道的内壁。

2.当管路中有突出物体(如测温元件)时,压力取源部件应安装在其前。

3.压力取源部件的安装位置应选在介质流束稳定的地方,避免处于管路弯曲、分叉及流束形成涡流的区域。

4.当必须在调节阀门附近取压 时,若取压口在其前,则与阀门距离 应 不小于2倍管径;若取压口在其后,则 与阀门距离应不小于3倍管径。

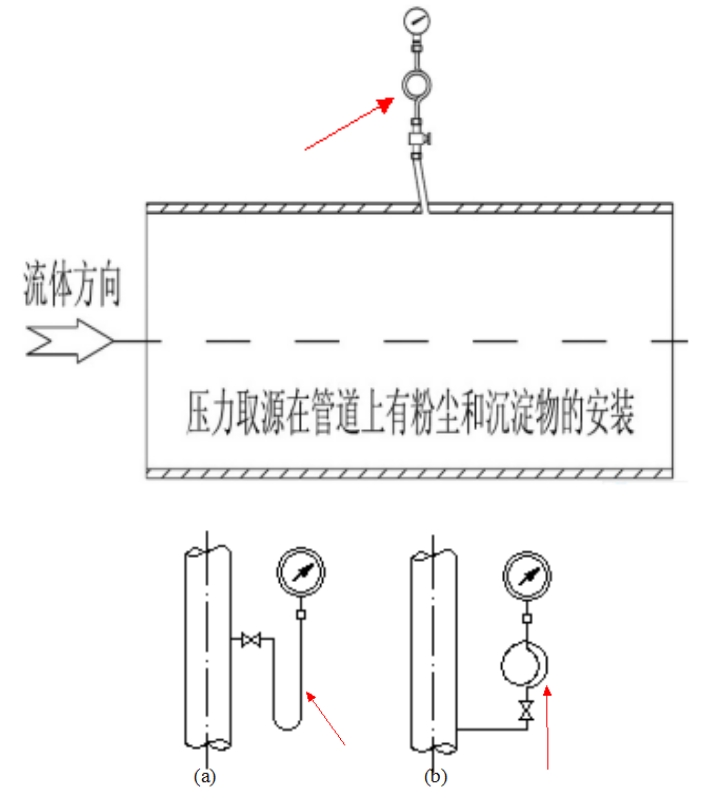

5. 测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时,取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。

6.当检测温度高于 60℃的液体、蒸汽和可凝性气体的压力时,就地安装的压力表 的取源部件应带有环型或 U 型冷凝弯。

图片关键词

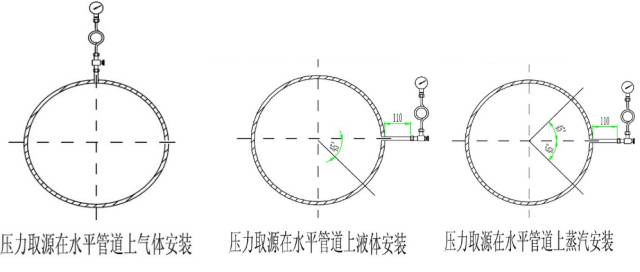

7.  压力取源部件在水平和倾斜的工艺管道上安装时,取压口的    方位应符合下列规定:

测量气体压力时,在工艺管道的上半部。

测量液体压力时,在工艺管道的下半部与工艺管道的    水平中心线成0~45度夹角的范围内。

测量蒸汽压力时,在工艺管道的上半部及下半部与工艺管道水平中心线成0~45度夹角的范围内。

图片关键词

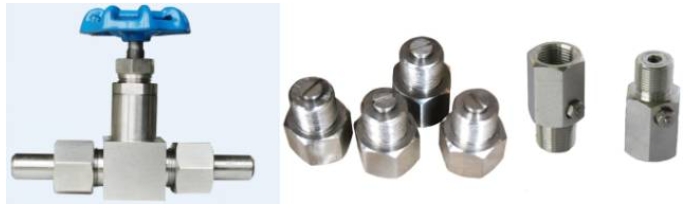

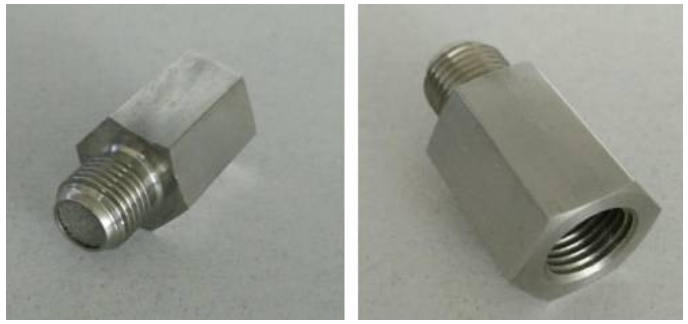

安装附件的选择

测量易液化的气体时,若取压点高于仪表,应选用分离器。

图片关键词

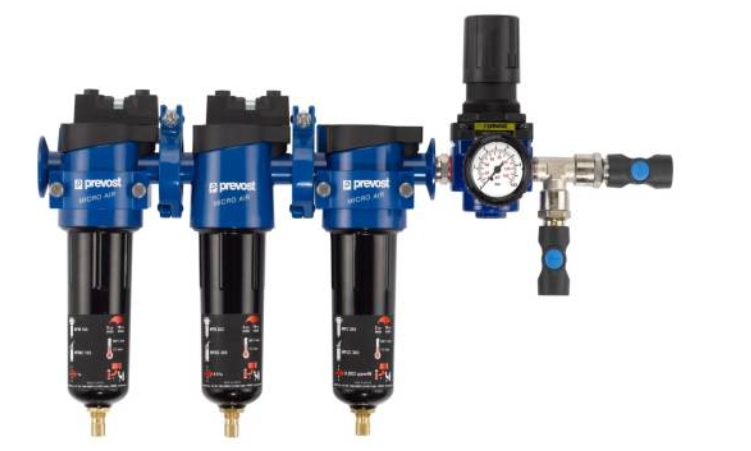

测量含粉尘的气体时,应选用除尘器。

图片关键词

测量含脉动压力时,应选用针型阀和缓冲器。

图片关键词

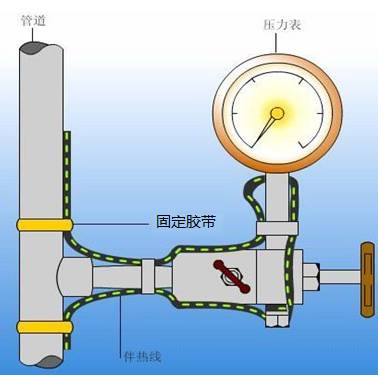

在使用环境温度接近或低于测量介质的冰点或凝固点时,应采取绝热或伴热措施。

图片关键词

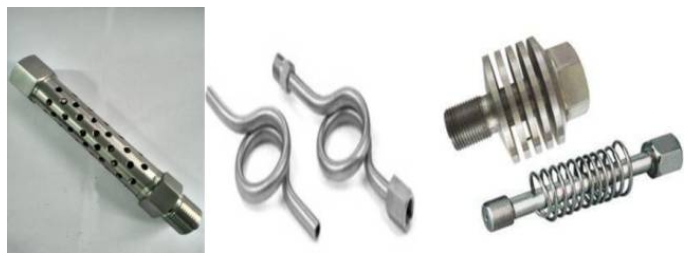

测量高温介质时 ,应采用散热装置。

图片关键词

压力表安全更换操作

1.操作准备

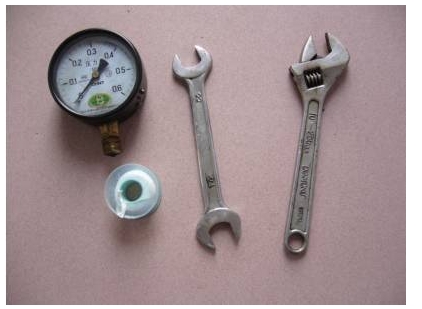

按规定穿戴好劳动保护,防止服装被缠绕和在易燃易爆场所产生静电 。准备250mm活动扳手、17mm板扳手、密封带、四氟垫片等工具 。

图片关键词

2.操作前检查

根据工艺参数选择合适量程的压力表,压力表应满足工作压力在压力表量程的1/3—2/3之间。按要求应选用与换下压力表量程一致的压力表。

检查压力表所在流程有无异常,掌握压力值的正常范围。

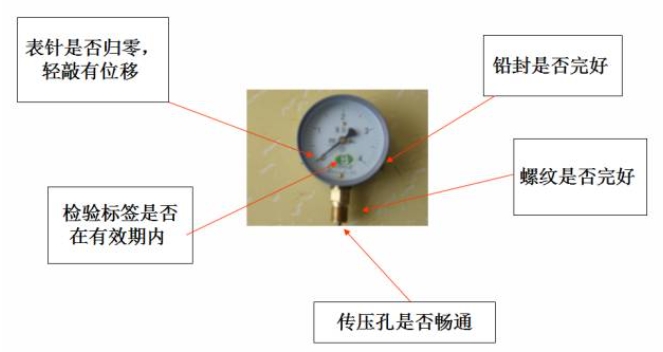

检查是否有检验标签,量程上下限等。

图片关键词

3.更换操作

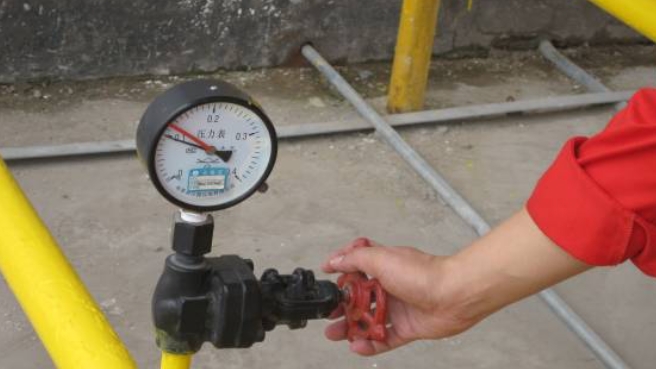

选择合理站位 ,关闭旧压力表控制阀门,截断压力源 。

风险提示:侧身站位,防止阀门刺漏伤害人身安全。

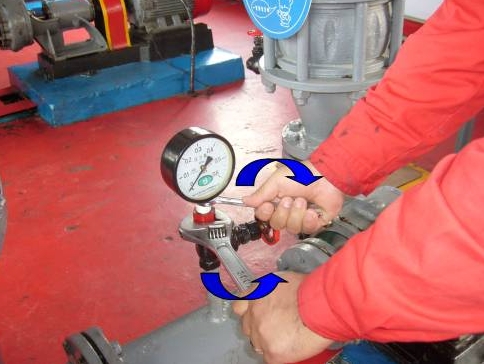

用活动扳手和固定扳手按正确的方向拆卸旧压力表,当卸至压力表与接头特别松动时,用手边拧压力表边晃动,泄掉表内余压。

风险提示:切勿将头部贴近管线出口,防止余压刺伤。

图片关键词

清除压力表接头内的密封带和杂物,以防堵塞压力表进气孔 。

风险提示:切勿赤手伸进变丝内,应选用合适工具(螺丝刀、锥子)进行清理。

打开控制阀门,吹扫取压管内污物

将检验合格的压力表在螺纹上按逆时针方向缠上密封带,注意不要堵塞进气孔 。一般情况下应缠绕8周左右。

用手扶正压力表找正,把压力表安装在接头上,旋上几扣,用固定扳手和活动扳手上紧压力表。

要领:压力表垂直于管线,朝向便于观察。

风险提示:紧固时切勿过分用力,防止憋压打坏表针。

图片关键词

4.更换后检查

缓慢打开控制闸门,缓慢打开控制闸门,观察压力表起压情况;

图片关键词

待压力指针稳定后;用检测仪进行试漏检验达到不渗不漏 。回收、清理干净工具及现场 。

仪表使用须知

1.仪表正常工作位置为垂直安装。

2.仪表安装时,应用扳手拧紧仪表,严禁用手拧动表头的方式来拧紧仪表。

3.仪表的最佳工作压力为测量上限的1/2~3/4。

4.仪表使用时,应缓慢加压,缓慢卸压。

5.仪表安装前应核对仪表的接液元件(膜片,法兰)的材质是否耐工作介质的腐蚀。

6.仪表检定时,应将表壳上的充油孔密封螺纹拧松或将充油孔上像胶密封塞抠起,以防表壳内憋气而影响检定结果。

7.温度仪表在运输、安装、使用过程中,应避免碰撞温度探杆,切勿使温度探杆弯曲变形。

8.仪表应定期检修,检定周期一般为半年。
