DCS系统、PLC系统设备远程无法控制启停

2022-03-29 12:00:13 华球(中国)

DCS系统、PLC系统设备远程无法控制启停


一、故障类型:设备远程无法控制启停


二、仪表类型:霍尼韦尔DCS、西门子S7-200 PLC系统


三、故障现象:


  气化工艺人员通知,15D系列装置按计划停运检修,在停15K1502D时发现主控室操作停止按钮后,现场风机仍然正常运行,要求尽快查出无法停止原因。


四、处理前的安全措施


(1)办理检修工作票,与工艺人员确定清楚当前风机处于运行状态,排除故障原因过程中可能会导致K1502D风机突然停止,确定此操作对现场人员和设备不造成影响时进行作业。


(2)正确使用万用表测量电压,控制回路与电气之间有信号往来,DO回路中可能有220VAC电压,处理过程前必须确定电压等级和是否带电,不可带电作业。


五、故障分析及思路判断:


(1)DCS控制逻辑停止信号是否正常输出


(2)控制系统DO卡件是否故障、DO继电器动作是否正常、继电器回路保险丝是否正常。


(3)K1502D循环风机控制信号是 DCS停止信号先去现场控制柜DI继电器,然后进现场S7-200西门子PLC控制系统,后PLC系统输出停止信号至控制柜DO继电器,最后停止信号去电气高压柜。检查DCS停止信号是否输出至现场PLC柜、控制柜内DI/DO继电器动作是否正常、PLC控制器运行是否正常、与电气沟通检查现场PLC控制柜信号是否传输至电气高压柜。


六、故障处理过程:


(1)打开霍尼韦尔DCS控制系统组态软件,查找确认K1502D停止信号输出通道,控制柜内确认DO继电器,联系工艺人员重新按下K1502D停止按钮,发现DO继电器灯亮,持续5S后灭(DCS组态为脉冲信号),现场风机仍未停止,检查继电器回路保险,经测量保险丝正常,测量控制回路电压为24VDC,最后使用短接线将停止信号短接,现场设备仍未停止,最终确定DCS信号已发出,故障点排除不在DCS侧。

图片关键词

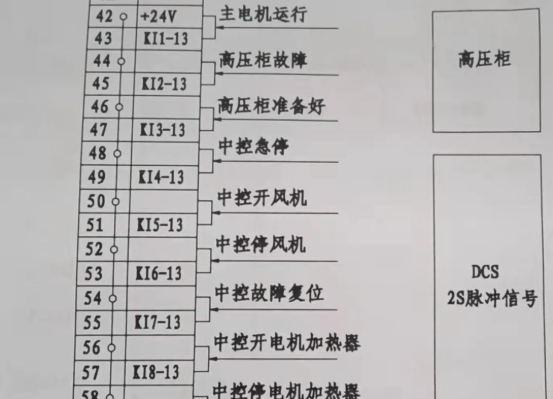

(2)进入现场查看确认DCS至PLC柜的DI停止继电器,和PLC至电气高压柜的DO继电器,同时确定接线端子的接线情况。通过查找图纸

图片关键词

图片关键词

最终确定DCS至PLC柜的DI为KI6继电器,接线端子为2DP52/53, PLC至电气高压柜的DO为K03继电器,接线端子为1DP19/20。


(3)确定相关继电器后,联系工艺人员再次按下停止按钮,现场观察发现KI6灯亮2S后熄灭(PLC接受脉冲DI信号),K03继电器常亮,通过使用万用表分别对地测量1DP19/20两端子电压均为220VAC交流电压,最终可以确定PLC柜内设备正常,信号已发送至电气高压柜,控制回路正常,故障为电气设备故障。


(4)最后与电气人员沟通结合,确定为电气高压柜开关柜装置卡死,高压柜无法断开导致风机无法停止。



七、故障处理经验:


(1)熟悉控制回路信号往来。


(2)分段排除故障,最终确定故障点。



TAG: DCS,PLC
