我园区6台原产于德国XX品牌的三偏心蝶阀(DN300的4台,DN200的2台),在维修过程中发现,阀体(阀座)与阀芯密封环的角度(原不良维修单位检修重大缺陷)存在问题,且阀芯密封环上有众多的凹坑,无法在短时间内彻底解决阀门内漏的故障问题,经我方与维修技术人员的共同探讨,制定了此6台三偏心蝶阀的改造解决方案。


此6台三偏心蝶阀为德国XX生产。公称通径分别为300和200、压力等级均为ANSI600,工况温度-60到260℃,阀门拆检,主要存在以下几方面问题。

1.阀芯密封环损伤严重。


2.阀体(阀座)与阀芯密封环的角度存在问题(需重新设计加工)。

图片关键词

图片关键词

图片关键词

一、 三偏心蝶阀原理概述

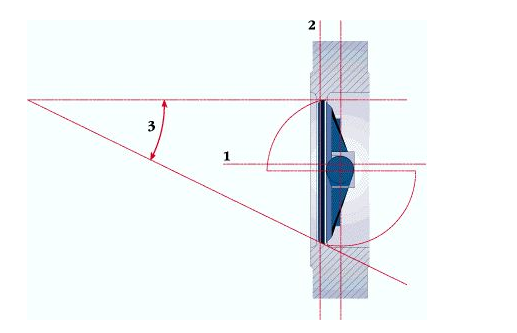

三偏心金属硬密封蝶阀的密封面是斜锥面,阀座密封面与蝶板组合件密封圈的接触为面接触,其工作原理是靠驱动装置扭力直接带动蝶板组合件,使蝶板组合件密封圈与阀体密封圈充分接触后产生弹性变形而密封。蝶板组合件密封圈材料为复合的不锈钢板与石棉板(石墨)夹层组合件或整体金属密封环结构,阀体密封圈与蝶板组合件密封环的设计、加工精度直接决定蝶阀密封性能。

图片关键词

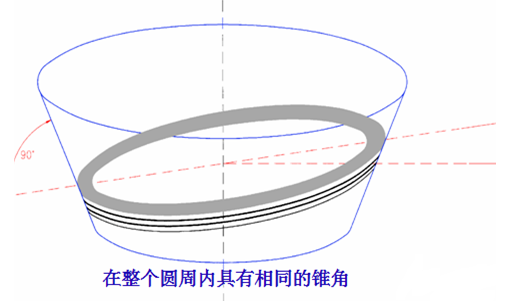

三偏心密封原理

图片关键词

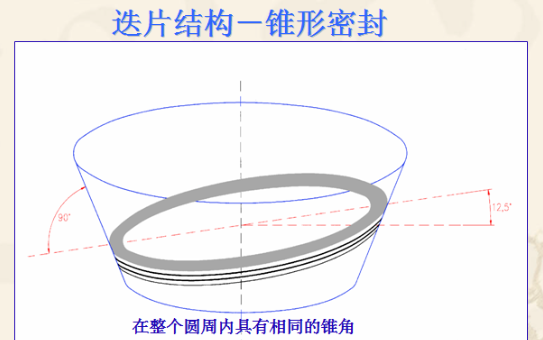

阀芯密封环设计原理


对于三偏心蝶阀的重要部件的维修补焊加工前要进行初步测量,重新设计偏心角度,设计加工工装(工装已有)和机械加工工艺。


一、  测量方法:


1.钳工在万能分度(或工作平台)上找正阀体进口或出口端面和内径(阀瓣找正外径和端面)找出轴向与径向的中心线并划线引深。


2.以径向方向测量角度,分别测出两斜角。(其中一个是最大斜角、一个是最小斜角)测出两斜角度数相加、除以2得出的角度就是组合工装卡具要组合的斜度。


3.测出两斜角度数相减、除以2得出的角度就是要加工的工件小拖板转动的角度(即工件要加工的角度)


4.偏心距的测量:从阀瓣中取出蝶阀主轴,安装在阀体孔中。以阀体出口孔为基圆、测量阀体基圆到轴的径向方向的距离、测量另一端基圆到轴径向的距离,测量出的尺寸相减除2得出的数值为偏心距。


二、重新设计偏心角度:


根据测量完的偏心距及数据,作为参考重新设计偏心角度。


四、整体加工工艺


从三偏心金属硬密封蝶阀的结构特点分析,蝶板组合件密封环为全不锈钢板密封环,阀体密封面堆焊司太莱合金(硬质合金),硬度很高,在HRC40以上,进刀量很难控制,不易一次加工成型,而且加工面的粗糙度要求很高。为保证加工要求,工艺过程为。


1.阀体和阀芯密封环粗加工。


2.阀体密封面堆焊4mm厚司太莱合金。


3.保温12h、热处理消除热应力。


4.使用专用工装粗车阀体密封面和阀芯密封环的密封面。


5.使用专用工装精车阀体密封面和阀芯密封环的密封面。


5.使用研磨磨头阀体密封面和阀芯密封环的密封面。


7.进行强度试验—密封试验。


四、三偏心蝶阀工装示意图

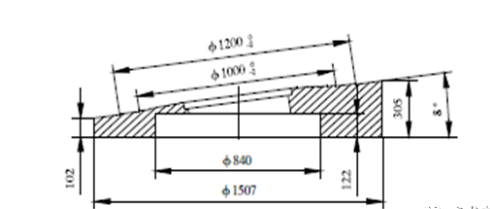

  蝶板组合件密封圈与阀体密封圈密封面(加工面)均为斜锥面。阀体密封面的锥体中心线与空间垂线夹角为一夹角,蝶板组合件密封圈的锥体中心线与空间垂线夹角为另一夹角,为此设计有专业的三偏心加工工装,如下图。

图片关键词

五、阀体密封面加工

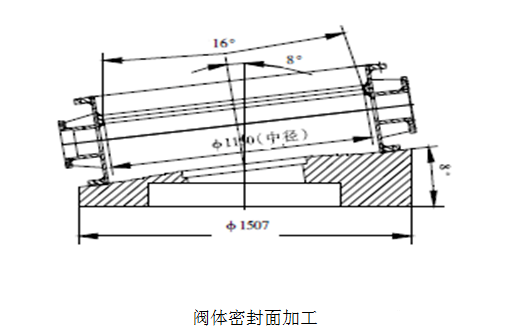

    阀体部分起密封作用的是阀座,粗车后在阀体上焊接4mm厚司太莱合金,在立车上将焊接好的阀体装夹在加工工装上,将立车刀杆旋转一夹角,根据重新设计图纸要求,找正后沿圆锥母线方向走刀,车至到设计的尺寸。最后在立车刀架上装磨头,对阀体密封圈进行磨削处理,使其达到图纸设计粗糙度要求(0.2)。

图片关键词

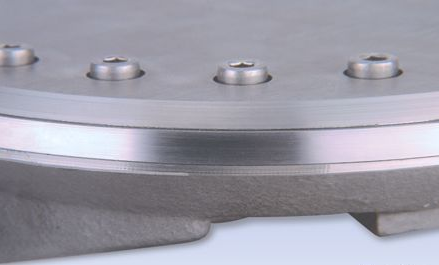

六、阀芯密封环加工


蝶板组合件起密封作用的零件是阀芯密封环,密封圈为斜锥结构,其锥顶角为测量的角度,厚度测量的厚度,一般由5层石棉板(石墨)及4层不锈钢板复合而成,本次采用密封环为全金属密封环(特点是加工时能防止密封圈夹层中的不锈钢板及石棉板翘曲变形,可靠性高,单加工精度要求高)根据其结构特点,对蝶板阀芯密封环采用以下加工方法:

图片关键词

图片关键词

本次采用的阀芯密封环结构图


1.先在立车上分别把蝶板和压环上的各止口加工到图纸要求尺寸,外圆不加工。

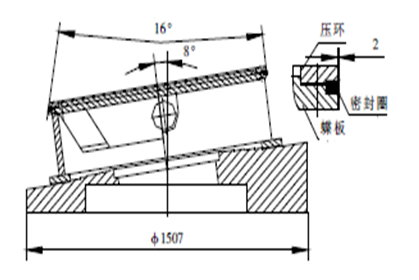

2.压环、全金属密封环和蝶板按图纸装配,将蝶板组合件工装用螺栓紧固在阀体工装上,然后再将蝶板组合件装夹其上。立车刀杆旋转一夹角、车压环、密封圈和蝶板至磨削尺寸。

图片关键词

3.工装不动,将压环、全金属密封环、蝶板重新按要求组装,然后在立车刀架上装磨头,对密封圈进行磨削处理,使其达到图纸设计粗糙度要求(0.2)。


    方案总结,重新设计偏心角度,采用此技术方法加工(或补焊后)阀体密封面(阀座)与阀芯密封环,能够很好的保证密封面的几何精度,其强度试验及密封试验均能达了设计要求。加工后泄漏等级可以达到ANSI Ⅵ级密封,建议对DN300的4台蝶阀备存2件阀芯密封环,对DN20的2台蝶阀备存1件阀芯密封环。


截至目前,此6台阀门运行良好,满足工艺生产需求。
