蒸汽输送管道的主要目的就是将高质量、且可靠的蒸汽输送到用汽设备。


蒸汽在主管中的流速比在设备中快很多,有时甚至超过30 m/s。此时,如果管道中有冷凝水积存,就会被蒸汽快速带起形成水锤,撞击管道壁和阀门,造成设备损坏甚至人身伤害。


如下图

图片关键词

将蒸汽系统中的冷凝水更快,更有效率的排出,是解决以上安全隐患的根源。


因此,我们必须在恰当的位置设置疏水点,保证疏水阀能正常且高效的工作。



接下来分享的正确疏水方案,将指导您如何正确和合适的将冷凝水排出蒸汽管道,从而防止系统中产生水锤和空气绑之类的问题。


一、谨慎选择疏水点位置


即使蒸汽输送管道完全笔直,我们也会推荐每隔30~50米安装一个疏水阀。在提升管和下降管道的底部也同样需要。


除此之外,在有些冷凝水容易积聚的地方设置一个疏水点,能有效防止蒸汽快速将水带起。


在下列四种情况下需要安装疏水阀:

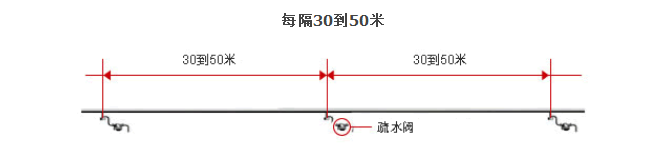

1、蒸汽管线每隔30~50米应设置一个疏水点。


如下图

图片关键词

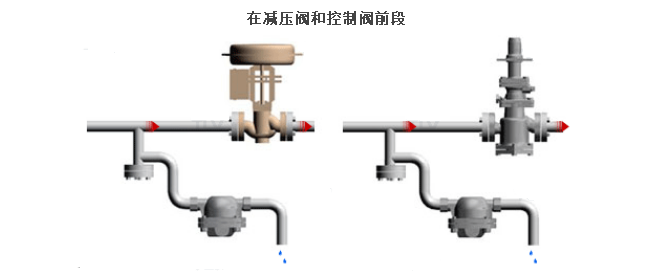

2、在减压阀和控制阀关闭时,前方管道会积聚冷凝水,因此在它们的前段也要设置疏水点。


快速的排出冷凝水,还能防止冷凝水腐蚀阀芯和阀座。当然,在串联的减压阀之间最好也安装疏水阀,这样就可以将减压阀之间的冷凝水排出管道。


如下图

图片关键词

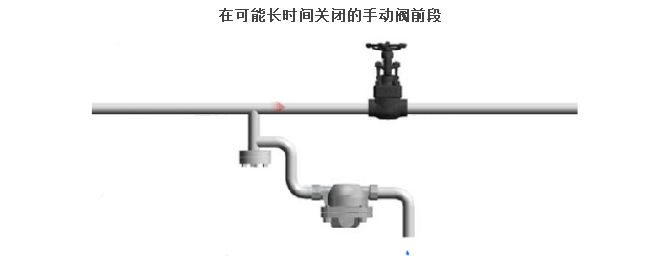

3、在手动阀前段也同样需要安装疏水阀


当阀长时间关闭后,冷凝水会大量积存在前方的管道内,当手动阀门快速被打开时,蒸汽会带起冷凝水撞击阀门,造成阀门损坏。


同样的,在蒸汽管道末端设置疏水点能有效提高系统安全性,并提高生产效率。


如下图

图片关键词

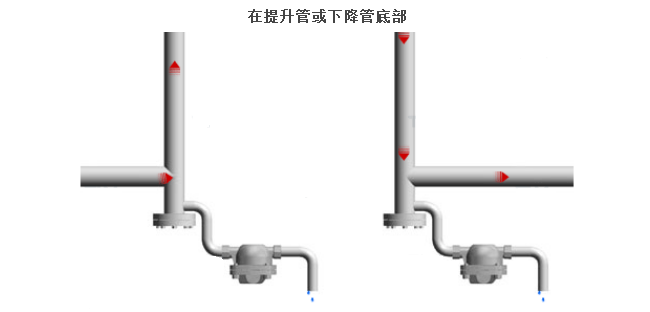

4、在提升管和下降管的底部


冷凝水会由于重力和管道变向原因积聚,因此在这里我们也需要安装疏水阀。


如下图

图片关键词

二、对蒸汽管道进行正确的支撑


如果管道支撑(例如悬勾)间距过大,那之间的部分可能会由于重量自然下垂。


这样即使管道在设计时略带倾斜,冷凝水仍然会积聚起来,所以,我们应该:


在适当的间距下设置管架,并且管道下倾比不小于1:100


当使用屋顶作为基准时需要特别注意,有些建筑的屋顶会故意设计成略带倾斜,如果以此作为参照,设计倾斜的蒸汽管道,可能使管道实际仍然是水平的。


以下四种情况,可作为参考:

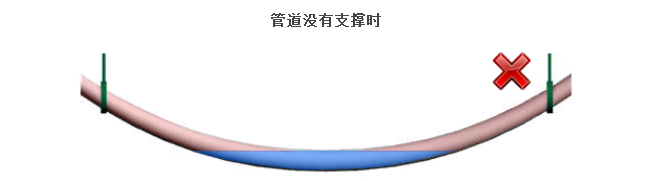

1、当管道没有合理的支撑时,支撑间会下垂导致冷凝水积存。


如下图,应避免

图片关键词

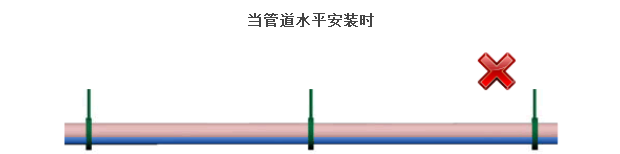

2、管道不应完全水平,这样会导致冷凝水无法随重力,流到下一个疏水点。


如下图,应避免

图片关键词

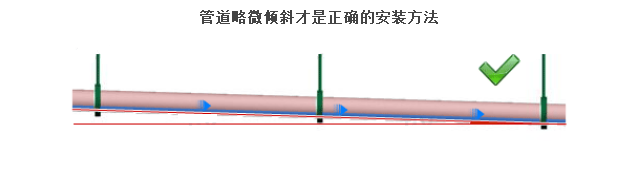

3、蒸汽管道应略有倾斜,倾斜比不小于1:100


如下图

图片关键词

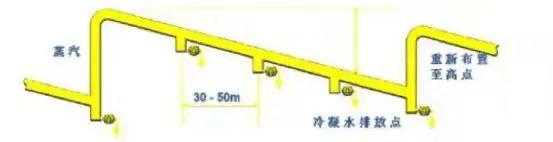

4、蒸汽主管超过500米长距离输送,需按照以下布置。在倾斜比1:100的低点设置疏水点,然后,需要重新布置至高点。


如下图

图片关键词

三、合理设计集水井


主管疏水阀多数设计用DN15~DN25。目前很多用户的设计,通常在蒸汽管道底部连接小管道,直接安装疏水阀进行排水,这种设计建议避免。


原因是蒸汽主管道较大,在高压和高流速的蒸汽推动下,使得冷凝水被蒸汽快速带走到下游管道,而不容易流入疏水阀的小管道内。


此时我们需要设置一个口径适当的集水井(或称为集水口),让管道底部的冷凝水,顺利陷落到井内。这样有利于帮助收集和彻底排出管道中的冷凝水。


如下图

图片关键词

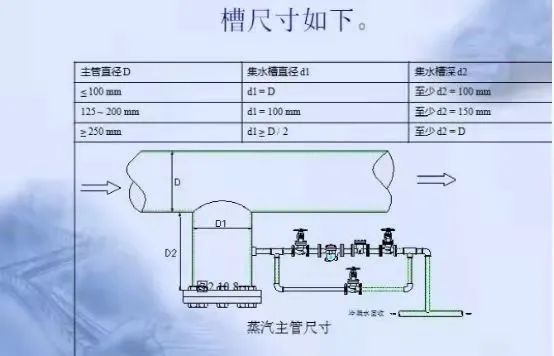

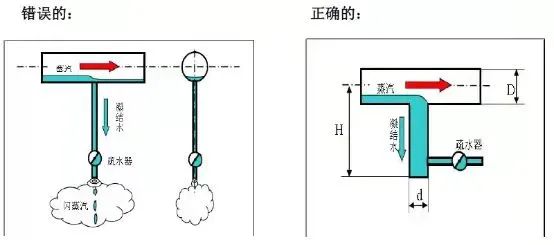

下图是集水井的推荐尺寸。另外,疏水阀前段管道入口,应该高于集水井底部大约50~100mm,这样能防止杂质和水垢进入疏水阀。


在集水井的底部,最好再安装一个排污阀,方便将井底部的杂质排出。


如下图

图片关键词

当设计集水井时也要充分考虑到它的体积,由于它还能在运行间歇时担任缓冲的角色,迅速收集暖管的和阀前积存的冷凝水。


因此,集水井对于系统的快速启动,是起着很大的作用。


设计合理的集水井尺寸,并将集水井连接在管道底部,让冷凝水能平稳的流出。

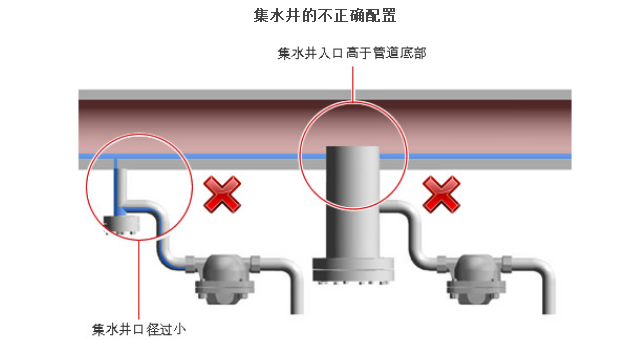

设计时需要注意,不能出现以下两种情况。


1.集水井口径过小。


2.集水井入口高于管道底部。

图片关键词

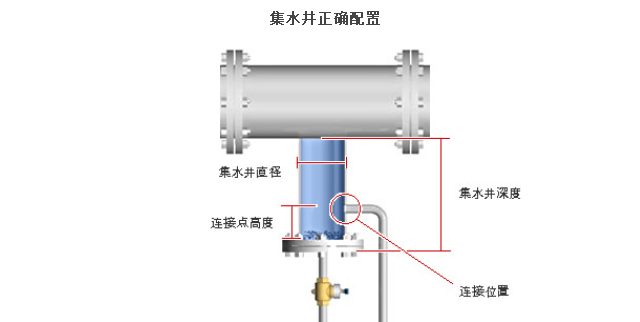

集水井的四个重要参数:直径;深度;连接管高度;接连位置。


如下图

图片关键词

四、排出蒸汽管道末端的冷凝水和空气

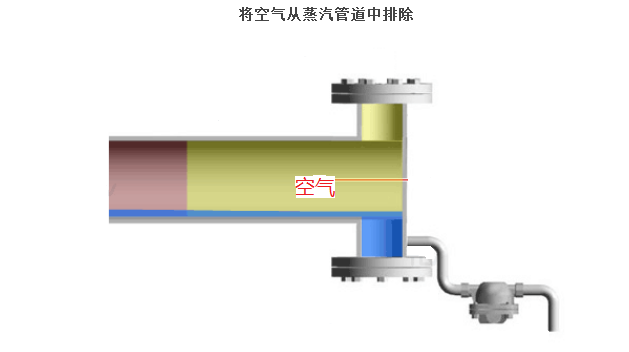

1、将蒸汽输送管道末端的空气排出,能使系统启动速度加快。


如下图

图片关键词

为防止空气在蒸汽管道中无法排出形成空气绑,我们需要在蒸汽管线上安装排空气阀。

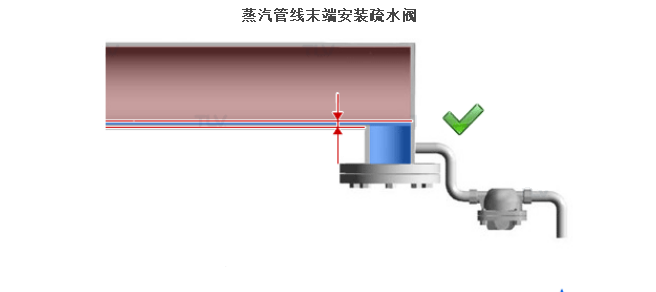

2、蒸汽管道末端和管线一样,需要设置集水井帮助汇集冷凝水及排出杂质。


如下图

图片关键词

在蒸汽管线末端设置集水井有利于将冷凝水汇集,并平稳的排出系统。


最后总结,有效排出系统中的冷凝水


应该至少具备以下几点:


1、正确选择疏水点位置;


2、为蒸汽关系设置合理的支撑;


3、配置尺寸大小适当的集水井,帮助冷凝水平稳的排出系统;


4、在管道末端正确的配置阀门,排出积聚的冷凝水和空气。
