压力变送器的安装、维护、如何选用知识介绍

2022-05-17 10:24:02 华球(中国)自控

WAX-100系列压力变送器的安装、维护、如何选用知识介绍



目前压力变送器的使用十分广泛,无论国产还是进口的产品在使用过程中由于工作环境、人为操作不当或者自身原因都会出现各种故障。


明确标准规范进行操作,掌握正确故障判断方法、维保知识,才能保证使用寿命及测量精度。


与压力表区别

压力表通常装在管道中,利用内部的弹簧管感应压力,弹簧管末端产生的位移驱动齿轮机构使指针转动达到显示压力数值,在刻度盘上显示。压力变送器常用工业过程自动化行业。就地安装,可就地显示远程显示,其次具备报警、控制等功能。


与传感器区别

以输出为标准信号,接受压力变量按比例转换为标准输出信号的压力仪表。传感器是由两部分组成,分别是敏感元件和转换元件,传输的是非标信号。

图片关键词

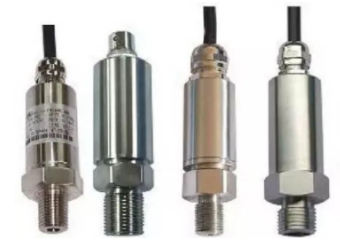

WAX-100系列棒状型压力变送器

注意细节

膜片:直接与接触液接触,工况介意的化学属性是选型膜片材质的关键。

接触液少固体颗粒,杂质:接触液在高压大流速,固体颗粒与杂质磨损膜片。

膜片避免挤压:安装垫片对中。

容器取压位置避免尖峰压力,工况最大压力不能高于压力变送器最大承压范围,都是对变送器致命的损伤。


安装注意细节

测量气体压力时,取压点应在工艺管道的上半部。测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0~45°夹角的范围内。 测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0~45°夹角的范围内。


现有一个压力变送器,用来测量容器内部的压力,如何判断压力变送器得好坏,它的阻值一般是多少,如何进行零点校正。


活零点(4mA)检测:输入零压测量输出信号是否为4mA,有信号输出静看一分钟左右是否稳定。

变送器校正采用活塞式打压台,选取量程五个点,进行正反行程校正,最大允许误差超过仪表最大允许误差不合格。


WAX-100系列变送器的铭牌应完整、清晰,并具有以下信息:产品名称、型号规格、测量范围、准确度等级、额定工作压力、等主要技术指标;制造厂的名称或商标、出厂编号、制造年月、制造计量器具许可证标志及编号;防爆产品还应有相应的防爆标志。差压变送器的高、低压容室应有明显标记。


选用WAX-100系列压力变送器

了解工况介质化学属性,工况介质压力、工作环境,所需功能、信号类别、过程接口尺寸、电气接口尺寸、外形。
