压力表测量管道或者容器压力时之间加个“弯”管有什么用?

2022-05-19 08:43:42 华球(中国)自控

YQK-YJ系列压力表测量管道或者容器压力时之间加个“弯”管有什么用?


YQK-YJ系列压力表顾名思义,用来就地测压力的仪表。有时候会发现压力表直接安装在测量点位置,有时候通过一个金属弯再安装压力表。


首先,这个金属弯有个专业的名字表弯或者缓冲管,准确的说是压力表安装在测压点的附件之一,用上表弯有什么用?


YQK-YJ系列压力表全称弹簧管压力表,它的弹性敏感元件是弹簧管,弹簧管受压发生弹性形变才能驱动指针在表盘移动。弹簧管又叫做波登管,工作原理是波登管的弹性形变,经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动,引起指针偏转来显示压力。

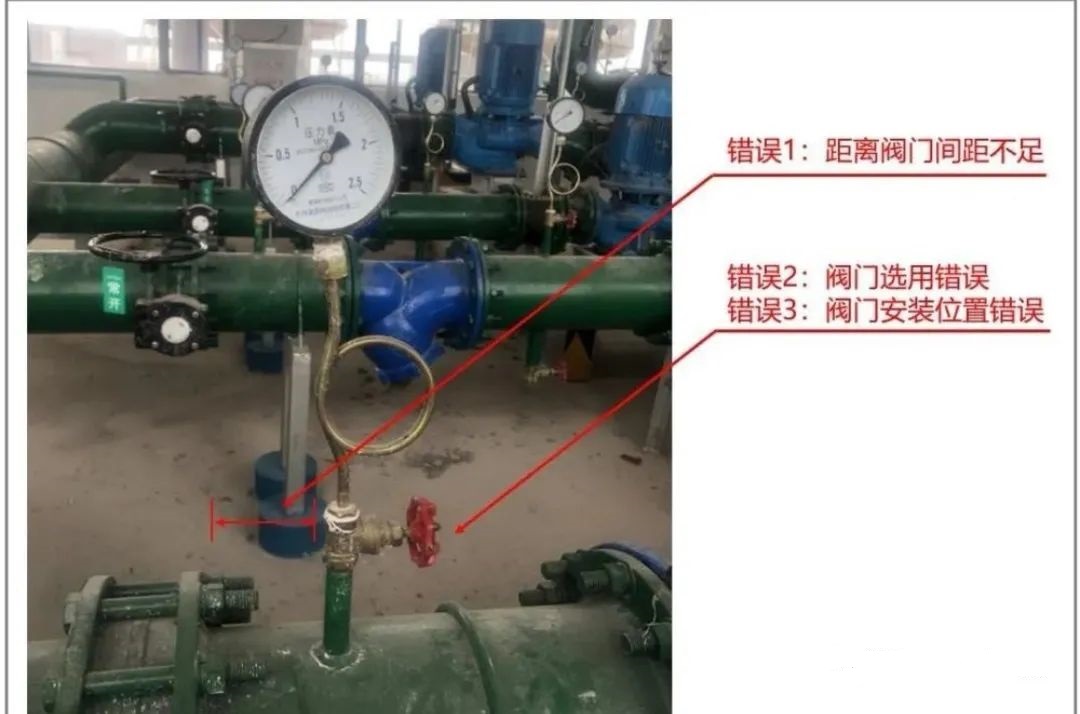

安装带缓冲管的YQK-YJ系列压力表切勿犯一些常识性错误

图片关键词

1、阀门间距不足

2、根部阀选用错误

3、根部阀安装位置错误

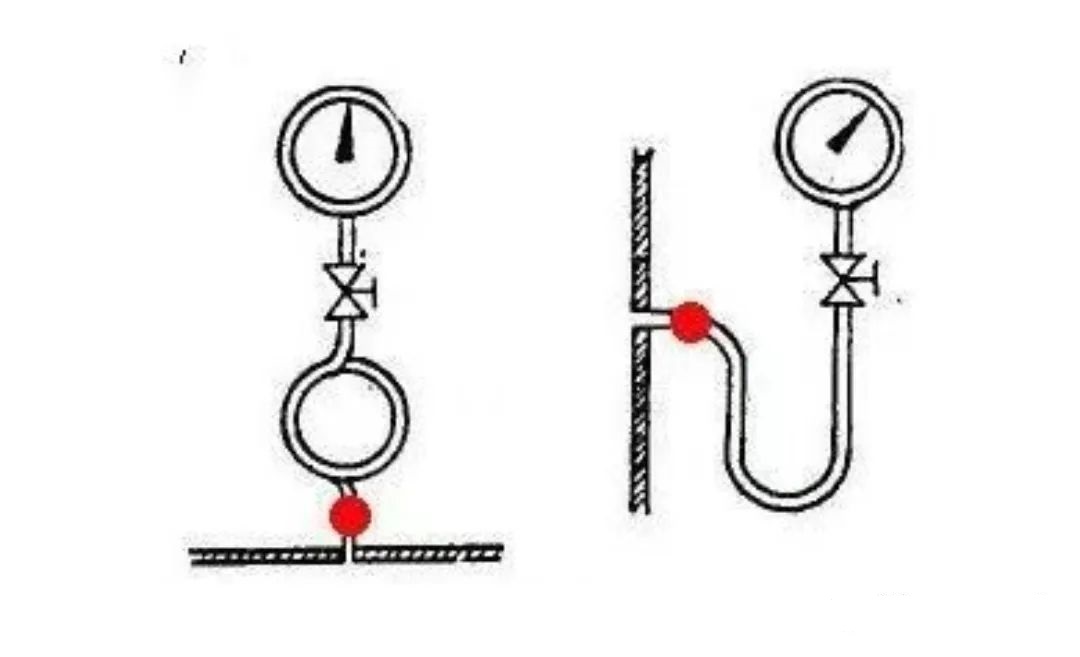

波登管有环形和U型两种,起到的作用是一样的。保护表内部传动机构免受介质温度、介质腐蚀性、脉动介质的损坏。

图片关键词

常用的地方,测量蒸汽压力必须得加缓冲管,以及腐蚀性介质压力测量和脉动压力测量,避免最终造成波登管弹性失效。还有降低震动及减缓冲击的作用,对温度较高介质有一定程度散热作用,予以保护压力表及降低压力表温度影响测量误差。
