COD 化学需氧量分析仪检修规程知识分享

2022-05-31 20:45:57 华球(中国)自控

NF20-KG系列COD 化学需氧量分析仪检修规程知识分享

NF20-KG系列COD 化学需氧量分析仪

一、仪表概况

1、仪表名称:NF20-KG系列COD 在线分析

2、仪表型号:NF20-KG系列

3、仪表位号:431AI-001

4、制造厂家:华球(中国)

5、电源:220VAC,50~60Hz。


化学需氧量 COD(Chemical Oxygen Demand),是在一定的条件下,采用一 定的强氧化剂处理水样时,所消耗的氧化剂量。它是表示水中还原性物质多少 的一个指标。化学需氧量(COD)是指在一定严格的条件下,水中的还原性物 质在外加的强氧化剂的作用下,被氧化分解时所消耗氧化剂的数量,以氧的 mg/L 表示。化学需氧量反映了水中受还原性物质污染的程度,这些物质包括有机物、 亚硝酸盐、亚铁盐、硫化物等,但一般水及废水中无机还原性物质的数量相对 不大,而被有机物污染是很普遍的,因此,COD 可作为有机物质相对含量的一项综合性指标。本厂污水处理装置进行该值检测。


二、KWZK华球(中国)COD&测量系统

一套完整的 COD&TP 测量系统至少由二个部分组成

基于分光光度法测量的主机 NF20-KG

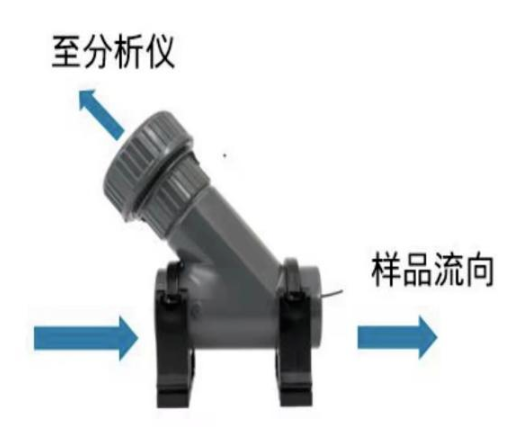

NF20-KG主机提供水样的 Y 型预处理

图片关键词


三、检测原理

两种类型的 COD 分析进行检测;

一种是 HACH 公司的 CODmax 重鉻酸钾 法分析方法,

一种是 HACH 公司的 UVASsc 紫外光吸收度分析法。


1.CODmax 重鉻酸钾分析方法:水样、重铬酸钾消解溶液、硫酸银溶液(硫 酸银作为催化剂加入可以更有效地氧化直链脂肪化合物)、以及浓硫酸的混合液 加热到 175℃,重铬酸甲离子起氧化作用时会改变颜色,分析仪检测这个颜色改 变。消耗的重铬酸离子量相应于可氧化的有机物量。还原性的无机物,例如亚 硝酸盐、硫化物和亚铁离子,会提高测量结果,它们的耗氧量会加到 COD 值中。氯离子的干扰可以通过加入硫酸汞消除,因为氯离子能与汞离子形成非常稳定 的氯化汞。分析仪能够自动检测出消解完毕的时间。

图片关键词

2.紫外光吸收度分析方法:

各种有机物对波长 254nm 的紫外线(UV)大多有吸收,所以用 254nm 紫 外线的吸收程度来表示水中有机物污染物的含量,称为紫外线吸光度。根据紫 外光吸收程度转换成 COD 的示值。再通过 550nm 双光束波长系统,实现浊度补 偿。保证测量值不受影响


3.分光光度计

分光光度计采用一个可以产生多个波长的光源,通过系列分光装置,从而 产生特定波长的光源,光线透过测试的样品后,部分光线被吸收,计算样品的 吸光值,从而转化成样品的浓度。样品的吸光值与样品的浓度成正比。


4.检测过程

首先在设备内加入五种标准试剂,包括重铬酸钾、硫酸银、浓硫酸、标准 溶液、标准零点溶液。之后,采样系统从监护水池中吸入水样等待,首先打开 进水电磁阀,由微控电机带动活塞泵将水样吸入到测量管中,测量壁上有两个 红外线定位器,当水样到达刻度时,红外线定位器检测量液体关闭进样电磁阀, 随后打开入口电磁阀,活塞泵将水样压入到消解管中;同样方法打开相对应溶液电磁阀,活塞泵分别吸入重铬酸钾、硫酸银、浓硫酸,全部注入到消解管中 加热到 175 摄氏度,待一定时间的消解、冷却过程完成后,设备通过安装在消 解管壁上的光度计测量并进行比色换算得出 COD 值,同时将信号转换成 4— 20Ma 模拟量标准信号远传到监控中心可编程控制器 PLC 上,然后打开入口阀 将废液吸入到测量管中,打开排液电磁阀经测量管将废液排掉

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

四、参数设置

电流输出类型设置。进入仪表参数设置菜单,选择 4—20mA 设置。消解时间设置。进入仪表参数设置菜单,选择消解时间调整为需要值后确 认。采样时间设置。进入仪表参数设置菜单,选择采样时间设置调整 需要时间值后确认


五、NF20-KG 常见问题处理

NF20-KG 出现问题,会出现相应的报警码,屏幕发红。注:NF20-KG 报警码在“菜单/设置/常规设置/ 扩展设置/诊断设定/诊断行为”,如果 NF20-KG 接数字传感器,数字 传感器的报警码在“菜单/设置/输入/CH;


1:1XX/扩展设置/诊断设定/”。每个报警代码都有详细的信息,查看提示信 息检查相应的部位,进行相应的处理 解决。也可以先将报警关闭(红色屏幕较刺眼)。报警分为如下几种:F=失败,错误信息;M=维护,采取措施;C=检测中;S=设备状态不确定,无法识别的错误。在有 F 报警信息时,此时电流输出为 21.5mA,如果不需要这个报警电流输 出时,可以将报警电流输出关闭, 或者将状态信号 F 改为 M 或其它。下面列举常见报警代码处理方法。


1) M715 标定,在执行标定并成功后即可消除。

2) F732,注射器使用时间到,检查“菜单/设置/分析仪基本设置/扩展设置 /诊断设定/注射器限制“中警告限 和告警限的剩余运行时间,重新进行设置,可消除报警(在“菜单/操作/ 维护/注射器更换”选择相对应的 注射器,然后运行重置运行时间计数器)。

3) F727,反应试剂使用监测打开时当反应试剂使用完毕会出现此报警。添加反应试剂和手动重置试剂容量, 手动重置试剂容量在“菜单/操作/维护/试剂瓶更换/试剂瓶插入”选择相应 的试剂瓶,再选择重置填充液体。

4) F731,泄漏检测。仪表内部有漏液现象。检查仪表内部,清干液体。

5) F262,模块连接,FXAB1 控制模块(后面大主板),故障可能是 FXAB1 与 CM44 连接网线故障,FXAB1 控 制模块故障,CM44 连接板故障,CM44 与显示屏连接故障,485 模块故障;需要逐一排查。

6) F361 冷却/加热,冷却模块故障报警,可检查通风口是否堵塞,清理通 风口并关机散热后重启可消除报警。同时检查风扇是否运转正常。如报警依然存在,则需更换冷却模块。

7) 关于试剂瓶插入说明,当使用手动模式时,试剂插入情况下可以完成 手动测量,要手动标定的话,还需要插入标定液,要手动清洗的话,还需要插 入清洗液。当使用自动模式时,必须所有的试剂瓶(试剂, 清洗液,标定液) 全部插入,否则无法实现自动模式,会出现下面报警。平时调试第一次就把所 有瓶子全部插入,以避免由此带来的问题。

8) 关于冷却装置结冰情况 在有的现场冷却装置由结冰的现象,并且还报 F361 错误,一般手动清理冰 渣后即可消除报警和结冰现象, PC 给的回复是有可能是试剂托盘没摆放好。如果上述工作都没问题,那就 可能需要更换冷却装置。

9) F364 超时错误,引起 F364 错误的原因很多,可以按照下面的检查一步 步排查,问题多出在注射器电机。


A:菜单中操作注射器推拉,看是否顺畅以及注射器电机有无异常响声。

B:检查注射器本身是否润滑,手动推拉注射器有无阻力,有阻力的话及时 加润滑剂

C:检查注射器后面电机的与主板接线有无松动

D :注射器后面电机重新拆装下

E:检查注射器后面电机的润滑油是否风干,及时添加润滑油。严格意义上 是不应该涂抹润滑油的。


10)F365 错误光度计连接错误 可能原因光源或者光源接收端或者与光源和接收端连接的光源小板,目前该问题多出现在光源小板上。

11)F372 定量错误 问题多在抽取相应的液体抽不上,检查液体液位;检查软管及接头;检查 注射器。

12)F377 废液桶已满 清空废液桶,并重置废液桶体积“菜单/操作/维护/废液桶/重置填充液体”

13)F368 反应器温度低 检查加热丝电阻是否在正常范围内(8 欧左右),检查温度传感器是否正常, 检查保险丝是否正常,检查反应 器有无污染,把软件版本升级到 1.6.6 版本及 以上。对于偶发的现象,目前先将仪表版本升级到 1.6.6 版本及以上。


六、零点量程标定

可直接进行标定因子标定,进入“菜单/操作/手动操作/确定标定因 子“。在进行低浓度总磷测量时,建议进行零点标定,最少标定两次,保证零点准确。进行零点标定时,需要将 标液 S1 替换为去离子水或零点标液,在该菜单中执 行确定零点操作。


七、日常检查维护

1、每天检查抽吸泵运行状况、样水流量是否正常、COD 测量值是否正常等。

2、每周对仪表进行一次标定,最长不超过两周。

3、定期检查 COD 的历史记录。

4、定期处理 COD 废液
