煤矿井口风机齿轮损伤如何诊断?

2022-06-10 19:29:31 华球(中国)设备

煤矿井口风机齿轮损伤如何诊断?


系统报警,发现压缩机各测点加速度采样值同步上升。怎么回事呢?


诊断结论

压缩机近期冲击显著,推测与压缩机输入轴齿面损伤有关,齿面存在显著剥落或断齿,近期劣化显著。


检修建议

1、不建议继续运行,需立刻核实现场设备情况,设备当前存在突发失效的风险。

2、巡检需关注压缩机输入轴齿轮啮合异响,若异响显著,建议择机检查齿轮齿面损伤。


设备信息

机组类型:电机+螺杆压缩机

电机转速:稳态设备,电机额定转速1500rpm

传感器类型:KWZK-SD80无线三轴加速度传感器


电机及压缩机测点位置如下:

图片关键词

电机测点及压缩机位置图


故障分析

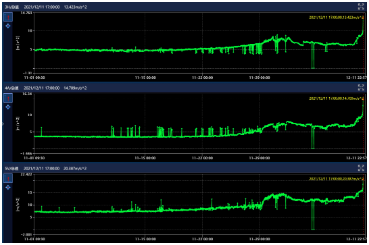

压缩机测点加速度幅值存在持续缓慢上升,当前上升趋势稍显著。

图片关键词

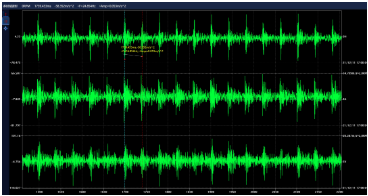

加速度时域波形冲击显著,冲击间隔近似输入轴转频。

图片关键词

压缩机齿轮啮合带有丰富输入轴转频边带。

图片关键词

检修过程

2021.12.11 18:02

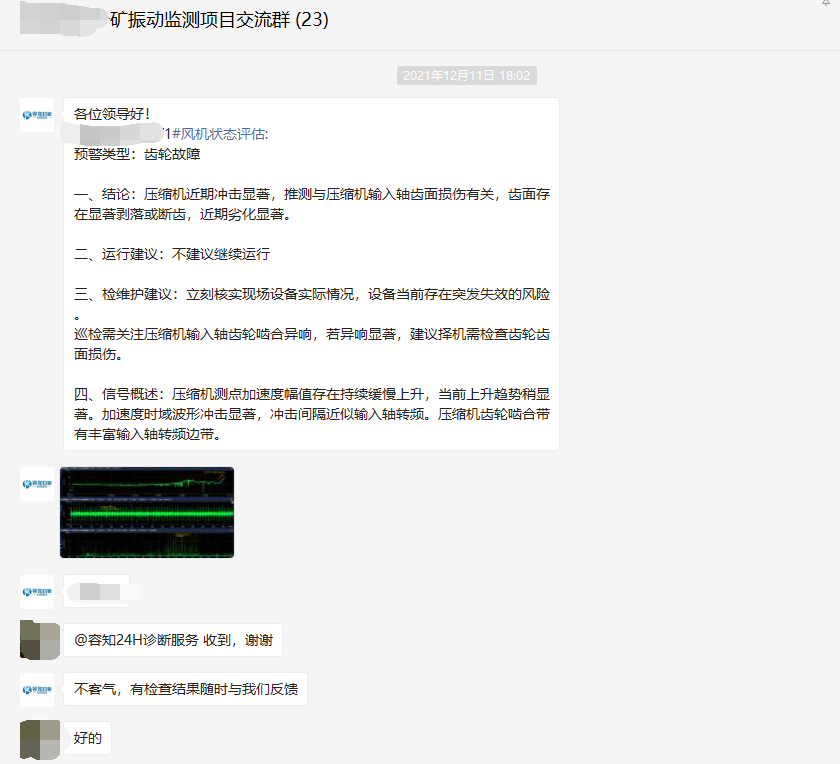

容知日新诊断工程师推送诊断结论至现场微信群,告知压缩机近期冲击显著,推测与压缩机输入轴齿面损伤有关,齿面存在显著剥落或断齿,近期劣化显著。并电话同步与现场人员进行沟通。

图片关键词

2021.12.11 20:45

工程师再次与现场沟通运行风险性,现场通过检查异常显著,遂于21:00左右停机。

2021.12.12

现场检修更换压缩机,压缩机拆检发现输入轴齿面存在显著断齿和剥落现象,诊断结论与现场检修情况一致。


现场验证

压缩机输入轴齿面断齿,多个齿面出现损伤。

图片关键词
