高压带电显示器的种类有哪些?尺寸分别是多少?

2022-06-15 08:54:09 华球(中国)电气

KWZK系列高压带电显示器的种类有哪些?尺寸分别是多少?


从早期最简单的,功能最单一的带电显示器,带电显示器走过了漫长而艰辛的历程,随着电力技术的不断发展,带电显示器的分类也越来越明细。而带电显示器其实也分为很多种,需求不同自然对带电显示器的要求也就不一样。那么常见的带电显示器有哪几种类型呢?下面湘创电器来给大家介绍。

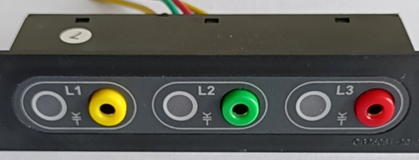

1.KWXSQ-A1系列高压带电显示器

图片关键词

使用环境和条件 1、使用环境:温度 -25℃~+40℃,特殊地区不低于-35℃;海拔高度不超过1000M 2、大气条件:空气相对湿度日平均值不大于95%RH,月平均值不大于90%RH;水蒸气压力日 平均值不超过2.2KPa,月平均值不超过1.8KPa 3、环境条件:无明显污秽,无易燃、易爆,化学腐蚀和盐雾场所。


2.KWXSQ-B2系列高压带电显示器

主要指标 额定频率:50/60Hz二次电源:交流220V 额定电压:3.6-40.5Kv 辅助接点控制器:AC250V7A或DC30V7A 启辉电压:10%-45%Un 选配传感器:根据用户需求可配10pF或110pF的电压传感器开孔尺寸:91x44(mm)


3.KWXSQ-C3系列高压带电显示器

KWXSQ-C3系列高压带电显示器特点可靠性:感应式(非接触式)传感器,在线路安全距离之外检测线路是否带电,且具有明显的方向性,灵敏度高,安全可靠。经济性:传感器不与带电体直接接触,安装与检修时无需做局放试验,简单方便,维护费用低,使用寿命长。功能全:具有闪光灯显示,自检及启动强制闭制回路等功能,真正起到全方位强制闭锁的作用。适应性:形式多样,可广泛用于户内、户外、GIS组合电器及开关柜等各种场所。


4.KWXSQ-D4系列高压带电显示器

KWXSQ-D4系列高压带电显示器提示型有单显示(即三只传感器配一只显示器,和双显示(即三只传感器配套二只高压带电显示器,接线原理同单显示),二只高压带电显示器分别安装在开关柜两个不同侧面。KWXSQ-D4系列高压带电显示器提示型:发光二极管不允许休止。KWXSQ-D4系列高压带电显示器强制型:它不但具备提示型的全部功能,而且利用电压信号控制电子开关,配合电磁锁执行强制闭锁。显示器当三相回路只有一相带电时,电磁锁就不能解锁。显示器中的直键开关是作为发光二极管工作与休止状况选择用,当氖灯处休止状况时强制闭锁回路不得解锁。


5.KWXSQ-E5系列高压带电显示器

KWXSQ-E5系列高压带电显示器户内高压带电显示装置(简称显示装置),适用于户内额定电压为3,6,10,35KV,频率为50HZ的开关设备上,用以反映显示装置设置处高压回路带电状况。显示装置由传感器与显示器两单元件组成,经用户外加导线连接为一体。显示装置中支柱绝缘子式传感器可以与各类型高压开关柜,隔离开关,接地开关等配套。显示装置不但可以提示回路带电状况,而且还可与电磁锁配合,实现强制闭锁开关柜操作手柄及网门。达到防止带电合接地开关,防止误入带电间隔的目的。提高开关设备防误性能。
