接地故障,是小电流接地系统相间故障的罪魁祸首

2022-06-16 09:08:50 华球(中国)电气

接地故障,是小电流接地系统相间故障的罪魁祸首

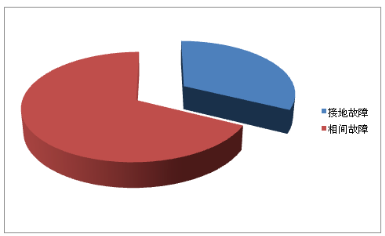

手头一个故障数据统计,某单位10千伏线路被迫停电一年发生了130次,其中接地42次,相间故障88次。

图片关键词

乍一看,还是相间故障占主体。

而实际上,根据我的经验,相间故障中会有很大比例是因为接地故障诱发。保守估计,比例不会少于30%。

在小电流接地系统,当发生接地故障的时候,根据曾经一直以来的运行要求,一般不具备选线、自动跳闸的功能。

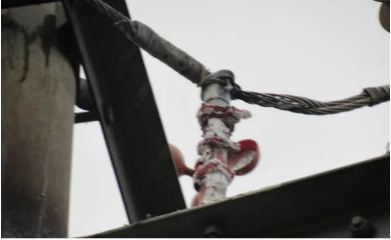

非接地相电压会升高到线电压水平,并持续一段时间,直到选线、隔离。这对电力设备的绝缘会形成严重考验。往往在开关柜内、电缆头、电缆中间头、高压计量、避雷器等部位,产生绝缘破坏,最终形成相间故障。

图片关键词

图片关键词

某日曾经连续发生两起10千伏线路相间故障,一时兴起,调取了电压监控数据。果不其然,在故障发生前时刻,都存在系统接地的情况。

图片关键词

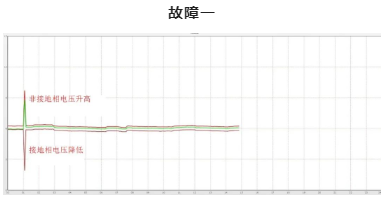

上图为母线电压监控数据,在故障前时刻发生接地,接地相电压接近零,非故障相电压升高。

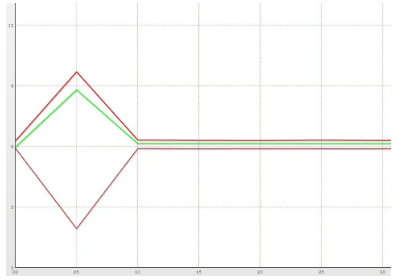

下图为接地电压展开图,电压变化的细节更明显。

图片关键词

图片关键词

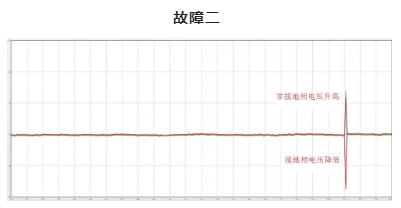

上图为母线电压监控数据,在故障前时刻发生接地,接地相电压接近零,非故障相电压升高。

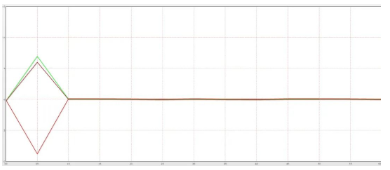

下图为接地电压展开图,电压变化的细节更明显。

图片关键词

前面一篇文字曾经讨论过小电流接地系统不能长期接地运行。接地自动跳闸也是当前的技术方向和管理趋势。

在设备尚不具备条件的情况下,设备运维调度单位一定要明确快速隔离的原则,防止引发次生事故。

同时,必须高度重视可能引发接地故障的隐患治理和问题预防,比如线下树,比如异物漂浮,比如鸟窝等等。

这样必然会大量降低相间故障发生的几率,提高设备运行可靠性。
