KW20系列穿透式刀闸阀使用特点介绍分享

2022-07-05 09:04:09 华球(中国)阀门

KW20系列穿透式刀闸阀使用特点介绍分享

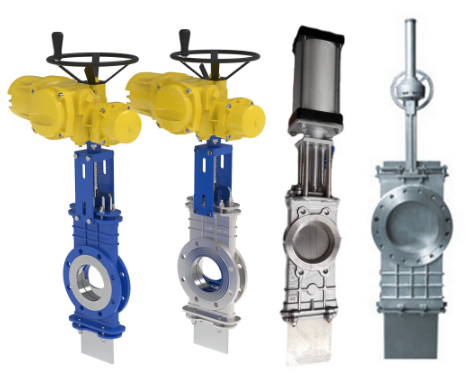

图片关键词


  KW20系列穿透式刀闸阀由不锈钢阀体、密封压盖、支架铸造,是减少微小泄漏和密封垫渗漏的理想选择。阀体和阀盖之间的雨刷防止固体颗粒进入阀盖。阀体腔、阀座配置和斜浇口设计提供了阻碍厚介质(如纸浆、浆料)或固体介质(如颗粒和粉体)进入的功能。


  KW20系列穿透式刀闸阀闸板与阀座始终紧密接触密封的阀门,其闸板跟带导流孔的平板闸阀一样,闸板上开有一个通径大小的圆孔,通过闸板启闭使得闸板上圆孔跟通径做完全脱离和相吻合的动作。此外,该结构的优点还在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧帖运动,使得阀门启闭力稳定,并且具有切断介质等特点。主要操作方式有手动,气动,电动,伞齿轮等。



穿透式刀闸阀的特点

1、阀门采用整体式设计,流体阻力小,操作灵活方便。

2、穿透式刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。

3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。

5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶,密封性好,耐腐蚀。

6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。


壳体试验和密封试验

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z234的规定。
