KW-ZKSD系列霍尔式速度传感器知识分享

2022-07-08 08:46:16 华球(中国)自控

KW-ZKSD系列霍尔式速度传感器知识分享


  速度测量一直困扰着我们,因为速度的控制和保护非常重要,在电厂里他关系着重要泵组的安全稳定运行,在汽机更是直接影响着机组的速度控制与保护,其往往要求精度高,响应快,性能稳定,同时要满足工业严苛的运行环境。而霍尔式速度传感器在其中凭借测量精度高,响应快,稳定性好的特点在电厂汽机侧和重要泵组中得到应用。此外,霍尔元件在位置开关,运动方向感应中也有很广泛的应用。



霍尔元件的原理

霍尔效应可以通过使用金属和半导体等导体产生,效应的好坏取决于导体中的材料。该材料将直接影响流过它的电子或正离子。汽车工业常用三种半导体来制造霍尔元件/砷化镓(GaAs)、锑化铟(InSb)和砷化铟(InAs)。这些半导体中最常见的是砷化铟。就像在霍尔博士的实验中一样,导体必须是矩形的并且非常薄,这一点很重要。这为流经它的载体在边缘分离和汇集提供了空间。

图片关键词


现在让我们看看霍尔效应原理(上面的图 1 和图 2)。如果电流流过导体,并且允许磁场(磁通量)垂直于电流流过导体,则带电粒子会漂移到矩形条的边缘。这些带电粒子聚集在表面边缘。磁通量在导体上施加力,导致电压(正力)漂移到一个边缘,而电子(负力)漂移到相反边缘。施加在电流上的力称为洛伦兹力。


当磁力施加到导体上时,载流子停留在相对的两侧,从而在导体上产生电压降。这个电压差就是霍尔电压。它与流过它的电流、磁场强度和导体材料的类型成正比。如果这三个变量中的任何一个发生变化,导体两端的电压差也会发生变化。这就是为什么霍尔元件必须在电流路径上施加稳压电压的原因。如果电流被调节并且导体的材料被给定,那么唯一需要改变的就是磁场强度。当磁场强度变为与电流路径成 90° 角时,导体上的电压降也会发生变化。磁通量越强,导体上的电压降越大。


产生的霍尔电压是模拟信号。这个霍尔信号非常小/通常约为 30 微伏,磁场为 1 高斯。由于产生的电压很小,如果设备要用于实际应用,必须放大霍尔信号。

图片关键词

最适合与霍尔元件一起使用的放大器类型是差分放大器,它仅放大正负输入之间的电位差。如果放大器的正负输入之间没有电压差,则放大器将没有输出电压。但是,如果存在电压差,则该差将具有线性放大。放大量由电路中使用的差分放大器给出。


霍尔元件直接连接到差分放大器,因此霍尔元件中的活动由放大器镜像。当霍尔元件中没有磁场时,不会产生霍尔电压,也不会产生放大器的输出电压。当向霍尔元件施加磁场时,会在元件上产生霍尔电压。差分放大器检测该电压差并将其放大。


KW-ZKSD系列霍尔式速度传感器

图片关键词

齿轮齿霍尔效应传感器是一种数字开/关传感设备。偏置磁铁放置在霍尔元件上。在该传感器中,磁场始终穿透霍尔元件,并且始终存在霍尔电压。当齿轮齿或目标通过霍尔元件下方时,元件中的磁场会增强。随着磁场的增强,霍尔电压增加。该电压被发送到一个电路,该电路将霍尔非齿电压输出与霍尔齿电压输出进行比较。


要使该传感器工作,目标必须经过霍尔元件。在无齿位置,对电容器充电以存储无齿霍尔电压,以便将其与有齿霍尔电压进行比较。随着齿的前沿接近传感器,霍尔电压增加到预定的工作点。此时,比较器向触发电路发送信号。触发器将电压信号施加到 NPN 晶体管并将其打开。NPN晶体管连接到控制单元中的电阻电路。


电阻的一侧连接到电压调节器,另一侧连接到 NPN 晶体管的集电极。当晶体管改变状态并开启时,信号电压被拉至地。当目标旋转并且齿的后沿通过霍尔传感器时,电压下降到预定释放点以下,比较器将电压释放到触发电路并关闭 NPN 晶体管。然后晶体管改变状态并打开电路。源电压现在存在于信号电路中。如果调节器是 5 伏电源,则信号电压现在为 5 伏。当齿通过霍尔传感器下方时,电路被激活并将这个 5 伏信号拉到地。该循环重复自身以从齿轮齿霍尔效应传感装置产生数字输出。


KW-ZKSD系列霍尔式速度传感器如何测量正反转

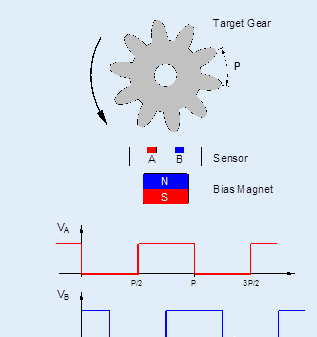

传感器由两个霍尔效应元件组成,这些元件由磁铁偏置,以检测由铁质目标齿轮旋转引起的磁场强度变化。当目标档位经过传感器元件 A 时,输出在目标档位的一半螺距 (P/2) 处从逻辑 0 切换到逻辑 1。随着目标档位的继续,输出在档位 (P) 处从逻辑 1 切换到逻辑 0。传感器元件 B 与元件 A 相距目标齿轮节距的四分之一 (P/4)。元件 B 的输出与元件 A 的输出相移四分之一 (P/4)。在电气术语中,这会产生 90° 的相位差。当齿轮逆时针转动时,输出 A 相位领先于输出 B。当齿轮顺时针转动时,输出 A 滞后于输出 B。

图片关键词

KW-ZKSD系列霍尔式速度传感器数据

下面介绍一款霍尔式传感器的主要参数:霍尔式传感器的测量范围一般可达20kHz;输入功率为5-27VDC,电流为15mA;


引脚连接

引脚 A(红色):输入电源 (+)

针 B(白色):脉冲输出(+)

针 C(黑色):普通 (-)


方向

为了获得最佳性能,需要将传感器与目标旋转对齐,确保霍尔效应元件与磁场的正确方向。输出可选5V,10V或集电极输出。


安装注意事项:

1、必须注意电源的功率,不能超过传感器的最大电流,霍尔式传感器的电流一般不大;

2、脉冲输出没有短路保护。在接通电源之前,请确保正确接线。接线不当会对传感器造成损坏;

3、安装方向和安装间隙遵照厂家说明。
