火电厂的给水泵、凝结水泵功能介绍

2022-08-18 10:25:28 华球(中国)

火电厂的给水泵、凝结水泵功能介绍

给水泵、凝结水泵是发电厂最主要的水泵。


给水泵是供给锅炉用水的水泵。给水泵将除氧器储水箱中具有一定温度的给水,输送给锅炉,作为锅炉用水。

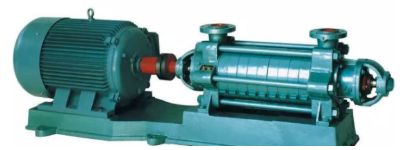

根据锅炉运行的特点,给水泵必须连续不断地运行,保证锅炉给水,从而保证锅炉安全生产的要求。给水泵一般都是采用多级离心式水泵。在水泵进水段和出水段两端都装有填料筒。有的水泵为了冷却填料,在填料筒外还设有冷却水室,内有冷却水流动,用冷却水来冷却填料。


给水泵输送的锅炉给水是在一定压力下的饱和水,温度较高,在给水泵进口处容易汽化,会形 成汽蚀而造成出水中断。为了防止给水汽化,泵的吸水高度应为负值,以使给水泵进口的静压力高于 进口水温相应的饱和压力。


因此,通常把给水泵装在除氧器给水箱以下一定高度,以增加给水泵进口的静压力,避免汽化现象发生,保证水泵正常供水。一般给水泵都装在除氧器以下6~7m处。


为了适应锅炉负荷变化的需要,要求在调节改变给水量以后,给水泵的出口压力变化应较小, 因此给水泵的特性曲线必须比较平坦。


给水泵是在进口水温高,出口压力大的情况下运行。给水泵出水口压力主要取决于锅炉汽包的 工作压力,另外,给水泵的出水还必须克服给水管路及阀门的阻力;各级加热器阻力;


给水调整阀门的阻力;省煤器阻力;锅炉进水口与水泵出水口之间的管道距离和几何高度形成的阻力;锅炉汽包内 存的压力;直流锅炉推动水循环所需要的压力。根据经验,一般给水泵出口压力最小为锅炉最高工作压力的1.25倍。

图片关键词

凝结水泵的作用是把凝汽器热井中的凝结水经低压加热器打入除氧器,既维持凝汽器热井水位稳定又保证除氧器中的水量,既要满足生产工艺要求又不造成电能的浪费,因此保持凝结水泵的安全可靠运行显得至关重要。凝结水泵的工作是在高度真空的条件下输送接近于饱和温度的水。


    凝结水泵当离心泵启动后,泵轴带动叶轮一起作高速旋转运动,迫使预先充灌在叶片间液体旋转,在惯性离心力的作用下,液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量,静压能增高,流速增大。当液体离开叶轮进入泵壳后,由于壳内流道逐渐扩大而减速,部分动能转化为静压能,最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件,而且又是一个转能装置。当液体自叶轮中心甩向外周的同时,叶轮中心形成低压区,在贮槽液面与叶轮中心总势能差的作用下,致使液体被吸进叶轮中心。依靠叶轮的不断运转,液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为降压能的提高。
