泵用恒位油杯的工作原理分享

2022-08-20 09:26:46 华球(中国)

泵用恒位油杯的工作原理分享

一、恒位油杯的作用

图片关键词

使轴承箱内的润滑油保持在设计范围内,同时还起到视窗作用,可根据油杯内的油位来决定是否需要添加润滑油。


二、恒位油杯的原理

图片关键词

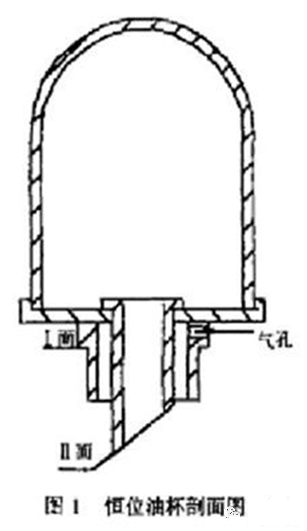

图1,上部为玻璃罩,可以观察油杯内油位高度。其他为金属部分,其上有如图所示的气孔和楔面Ⅱ,在油杯的结构中具有重要作用。

图片关键词

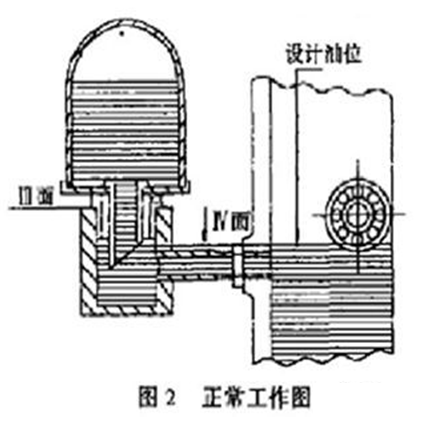

上图是泵运行中恒位油杯的正常油位,也就是设计的标准油位。泵启动前,操作者应通过轴承上的排气油塞向轴承内注油。当润滑油从箱体上的横支管流出时,应将油杯内加满油后扣在横支管上,通过油杯向箱体内注油,直至油杯内油位不在下降为止,并通过保持油杯内油量达到整个油杯的2/3,为正常工作状态。

图片关键词

如图所示,此时油杯内的油位高于轴承箱内的油位,润滑油却不继续向箱体内注入,是由于油杯内的气体压力小于外界大气压力,所有能保持一定高度的润滑油。


当泵在运行过程中,由于各种原因造成润滑油的损耗,箱体内油位下降。由于横支管油位下降导致油杯内润滑油液封面被破坏,大气便通过气孔,Ⅱ面的上端进入油杯内使内外气压向平衡。油杯内液柱在重力的作用下流入轴承箱内,直到箱体内重新达到图2的油位,重新回到初始状态。
