KWZK-XXZ200微机消谐装置电源故障维修经验分享

2022-09-01 08:34:22 华球(中国)

KWZK-XXZ200微机消谐装置电源故障维修经验分享


微机消谐装置一般安装在高压PT柜上,用于监控PT开口三角电压及根据开口电压判断电网接地或谐振情况并发出报警信号。本文针对微机消谐装置的两个常见故障现象进行分析及处理,仅供大家学习和参考。


常见故障现象一:微机消谐装置在通电情况下电源指示灯亮,但运行指示灯不亮,屏幕无显示。

常见故障现象二:微机消谐装置在通电情况下所有指示灯均不亮,屏幕无显示。

图片关键词

初步原因分析:电源熔断器熔断或电源模块故障。


故障排查步骤:

1、检查熔断器熔芯,测量熔芯电阻,应小于10Ω,如超出范围则更换熔芯。(如果是故障现象一,则不需要检查熔断器)

图片关键词

2、拆开装置顶盖4颗螺丝,打开顶盖。通电,发现电源模块指示灯不亮或微弱闪亮,可判断为电源模块故障。

图片关键词

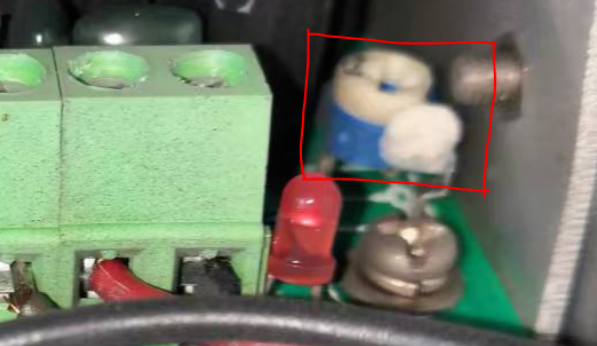

3、使用一字螺丝批左右旋转调节电源模块调压电位器(电源模块红色指示灯旁边上白下蓝三个脚的元件),电源指示灯无明显变化,说明调压无效果,需进一步拆解。

图片关键词

4、拆开侧面6颗螺丝螺丝,打开装置侧面,并拆下电源模块中间3颗固定螺丝。

图片关键词

5、拆下电源模块,通电,测量电源模块5V输出口,电压仅有1V,说明电源模块损坏。

图片关键词

6、断电,拆开电源模块防护罩及散热片固定的4颗螺丝,测量调压电位器电阻(右下角电源模块红色指示灯旁边上白下蓝三个脚的元件),电阻正常(电阻值在电路板上标注有)。

图片关键词

7、检查5V输出回路滤波电容,发现滤波电容底部胀鼓,说明电容损坏。(注意:电容有极性,更换时务必保证电容极性正确)

图片关键词

8、更换同规格的电容后,通电,电源指示灯亮起,测量5V电压输出口为5V,24V输出口电压为22V,正常。

图片关键词

9、装回电源模块及装置,通电试机,装置电源指示灯显示正常、运行指示灯显示正常、屏幕显示正常,按键有效。故障处理完毕。

图片关键词

如果修复电源模块后,装置仍未能正常运行,可能原因是电源输出到显示主板的线路压降过大,可检查线路压降,对插头连接部分重新插拔,可处理大部分接头接触不良的故障。


一般情况下,继电保护装置类设备损坏后,都是直接更换新的装置,不会对其进行维修再利用,因为装置元器件损坏后,说明其已达到使用寿命,部分保护功能可能已经失效,即使表面上已修复,但也不能保证其功能的可靠性及有效性。如果需要再安装使用,建议咨询原生产厂家或技术人员意见。
