北京华球(中国)-无功(滤波)补偿概述一

2022-09-15 10:10:25 北京华球(中国)

北京华球(中国)-无功(滤波)补偿概述一

图片关键词

电能质量越来越重要,提高功率因数及谐波抑制是最重要的手段,不仅节约用电成本而且投资效益十分显著,还有利于保护环境。


■无功功率

电网中的变压器、电机、感应加热器、线圈等感性负载的电流滞后产生的磁场反向能称为无功功率。此外电力的传输也会产生大量的无功功率。他们导致:


增加电能消耗及用电成本,

增大电网功率损耗及电网降压,

降低输电效率,

增加变压器损耗及配电电缆尺寸,

引发瞬变,暂态,波动,畸变,下凹等。


■提高功率因数的经济性


降低系统总电流

I总=I2有功+I2无功


降低变压器及输电线路的损失

P=3*IⅡ*R

I减少使损失功率P相应减少


增加变压器及线路的利用率

( P2-P1)/P1 =(cos2/cos1 -1)*100%


稳定及提高系统电压

Du(%)=Qc/Sn * Xk (%)


投资回收期在6-24个月之间


符合节能环保的发展理念

(节约1度电可以减排0.997kgCO2)

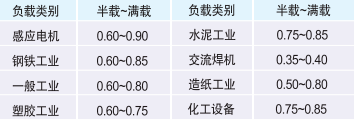

■各种负载的功率因素

图片关键词

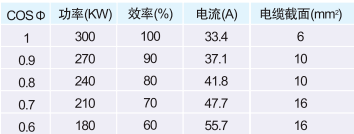

■不同功率因素下变压器输出功率及电缆截面变化

图片关键词
