500kV变压器消磁试验知识分享

2022-10-18 09:35:53 华球(中国)

500kV变压器消磁试验知识分享

测试时间

04-01

当天环境

测试地点

江西

测试单位

某企业

现场基本信息

试品类型

SFP-400000/500

电压等级

525±2×2.5%/69kV

测试项目

变压器消磁试验

使用仪器

变压器消磁仪

测试数据

经两次消磁之后,变压器无剩磁

试验仪器

图片关键词

变压器消磁仪


变压器剩磁原因:

变压器绕组直流电阻试验是变压器例行试验的一个重要试验项目。通过测量直流电阻,可以检查出绕组内部导线接头的焊接质量,分接开关各个分接位置接触是否良好等,具有十分重要的意义。但是由于铁磁材料的磁滞特性,直流电阻试验将在变压器铁心中残留剩磁,一般来说直流电阻试验所加电流越大、加电流时间越长,剩磁量越大。

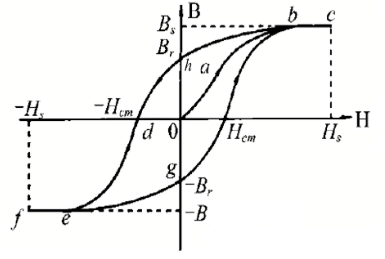

变压器铁芯在线圈未通直流电时,磁场强度H为零,磁感应强度B也为零,即H=B0。当直流电源通人线圈后,铁芯开始励磁,B随着H的增大而增大。当H=Hs时,B趋于饱和,形成励磁曲线0abC,记此时的磁感应强度为BS。断开直流电源,铁芯励磁电流消失,B随着H的减小而减小,但是B偏离原来的磁化曲线,其变化落后于H。当H减小至零时,B并不为零,而等于剩余磁感应强度Br。

图片关键词

变压器磁滞曲线


变压器剩磁的危害:

由于剩磁的存在,当变压器投入运行时铁心剩磁使变压器铁心半周饱和,在励磁电流中产生大量谐波,形成涌流,这不仅增加了变压器的无功消耗,而且可能引起继电保护器误动作,甚至损坏,造成经济损失。与此同时,铁心的高度饱和使漏磁增加,引起金属结构件和油箱过热。局部过热将使绝缘纸老化并使变压器油分解,影响变压器的寿命。因而变压器铁心剩磁不仅直接影响到绕组的运行安全,而且影响到电力系统的稳定、安全运行。


被试品信息

被测变压器为500kV有载调压电力变压器,变压器铭牌如下图:

图片关键词

被测500kV变压器铭牌


现场试验流程

第一步

试验现场首先做好各项安全措施如:装设安全围栏等,然后处理好被试品(注意变压器套管的接线全部都要拆除)。


第二步

仪器侧接地线接地,输出线对应接好;将消磁仪的红黑测试夹钳夹在低压侧的任意两个绕组上如bc或ab,其余绕组悬空(从原理上来说消磁只需一次就可达到效果,如需重复消磁待第一次消磁结束后将夹子换到另外两相进行试验)。

图片关键词

变压器低压侧接线试验

图片关键词

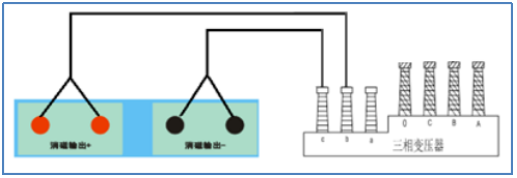

变压器消磁试验接线示意图


第三步

消磁分为5个过程价格,即三测两消磁,空载电流测试-直流消磁-空载电流测试-直流消磁-空载电流测试。设备通过对比两次消磁后空载电流的变化来判断消磁的效果。

图片关键词

第四步

一般变压器重复两次消磁过程即可达到90%的消磁效果。


现场数据分析

经过重复两次消磁,变压器剩磁降低,可以正常运行。

图片关键词

消磁结果

图片关键词

消磁前后空载电流对比

图片关键词

剩磁检测

图片关键词

消磁试验报告


注意事项

1、大型变压器消磁试验,接线时应注意高空坠落危险,做好高空作业措施。

2、消磁过程中变压器中压侧和高压侧会有感应电,人员必须远离保证安全距离。
