比例式减压阀的减压比是否可以任意设置

2019-01-02 10:00:58 华球(中国)

比例式减压阀的减压比是否可以任意设置


  比例式减压阀:进口压力与出口压力成稳定比例关系的减压阀。比例式减压阀既能减动压,又能减静压,适合应用于阀后压力允许波动的场合。


减压比:减压阀的进口压力与出口压力之比,分为动压比和静压比。


动压比:减压阀有介质流量通过时的减压比。


静压比:减压阀密封关闭后无介质流量通过时的减压比。


  比如减压阀阀前动、静压均为1.0Mpa,采用减压比为2:1的比例式减压阀,减压阀阀后动静压差为0.1Mpa。如减压比为动压比,则阀后静压为0.6Mpa、阀后动压为0.5Mpa;如减压比为静压比,则阀后静压为0.5Mpa、阀后动压为0.4Mpa。


  我们通常说的减压比为静压比,在具体项目设计中,采用比例式减压阀时应在图纸上详细注明采用的减压比是静压比还是动压比,以及阀前静压、动压和阀后静压、动压等参数。


比例式减压阀常见的减压比为2:1、3:1、3:2、4:1、5:2等。


  所有减压阀均存在减压比参数,包含了减压差和出口压力两个气蚀控制参数。减压比不大于3:1,是为了避免减压阀气蚀而确定的参数,是参照气蚀图并经过减压阀气蚀计算得出的结论,并留有较小的气蚀富裕度,是减压阀设计和气蚀控制的主要参数,应严格遵守。已经投入使用的通过减压阀分区的给水工程,凡减压比大于3:1的减压阀,都出现振动和发出啸叫声,啸叫声频率很高,影响范围很大,严重影响用户的工作和休息。

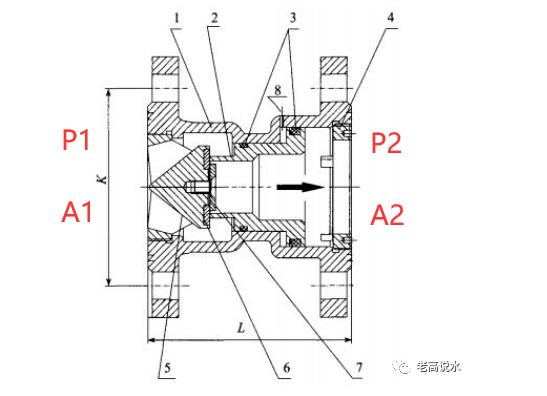

  比例式减压阀的工作原理,是利用减压阀进出口两端不同截面积造成的压力差,构成了阀前与阀后的压力呈一定比例关系的压力差。


图片关键词


比例式减压阀水流进口端,有效作用面积小,为A1;


比例式减压阀水流出口端,有效作用面积大,为A2;


A2/A1形成一定的比例关系,如:2:1、3:1、4:1等。


比例式减压阀进口端水压为P1、出口端水压为P2。


理论上P1*A1=P2*A2。


则P1/P2=A2/A1=减压比!


如果A2/A1为2:1,则P1/P2即为减压比2:1的比例式减压阀。


  所以,从理论上来说,任何减压比的比例式减压阀都是可以生产出来的,而且实际中阀门生产厂家也可根据用户要求设计特别比例的比例式减压阀!

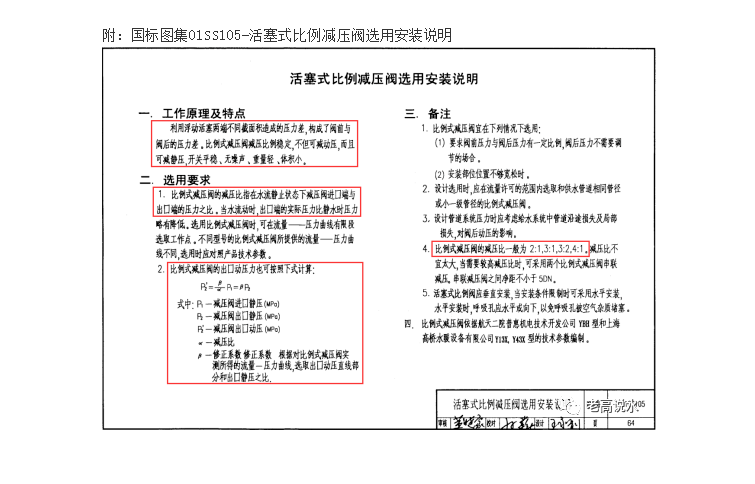

附:国标图集01SS105-活塞式比例减压阀选用安装说明


图片关键词
