中压开关柜改造解决方案分享

2022-11-03 10:03:50 华球(中国)

中压开关柜改造解决方案分享

  对于中压金属铠装开关柜,使用寿命通常在20年左右,经过了长年运行,产品会出现很多问题,如绝缘老化、温升加剧、断路器机构卡滞、真空度降低等,都会对产品继续运行带来很大风险。更换设备需要大量资金及时间,而改造则可快速解决安全隐患,使产品重获新生,实现继续安全运行。


改造面临的问题,虽然开关柜不像手机等电子消费品那样产品更新速度快,但也有些进步,尺寸进一步缩小,绝缘件优化,原来产品已不生产; 生产企业间的并购、重组等,造成原产品已退市,相应配套部件也难以找到; 进口产品随着公司变化,配件等进口渠道关闭,无法配套原产品,而原产品质量又好,20多年使用后依然如新,需要改造、扩容等。

图片关键词

改造主要有以下几个方案:

绝缘件改造;

断路器更换;

控制系统更新等;


断路器改造,通过工厂预制与现有产品接口无缝连接,实现快速更换

1. 只更换断路器,新制造和原来断路器一模一样的手车,快速更换;如GE的VB1断路器,二十年前在国内很多电厂及美资企业使用,性能优异;通过采用现代固封断路器安装在和原来一样的手车上,实现快速更换;接口保持一致,一次触头系统、二次控制系统都需要与原断路器一样,才能无缝对接在老的开关柜,新的真空断路器继续工作。

图片关键词

图片关键词

原则上说,断路器配新的底座及触臂系统需要做动、热稳定及T100开断试验,温升试验,以验证整体性能满足系统功能要求。

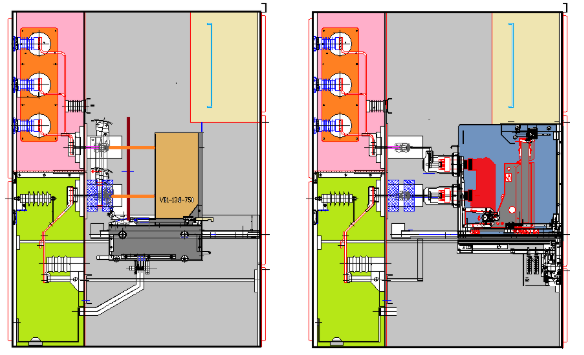

2.使用断路器隔室与原来产品接口,可以不更改现代断路器,只是设计一个隔室或一个带有导轨、触头盒等的框架,通过后部触头、铜排与原柜体回路连接,实现产品替换;新一代固封断路器比老旧断路器通常尺寸小巧,因此容易替换,还可以实现智能化改造提升。

a)真空断路器配 L-frame L形配柜框架,框架上有导轨、活门驱动机构、活门板、一次触头及绝缘触头盒,工厂精密安装,实现与断路器精密配合。整体安装在老旧开关柜隔室内,实现断路器功能。

图片关键词

图片关键词

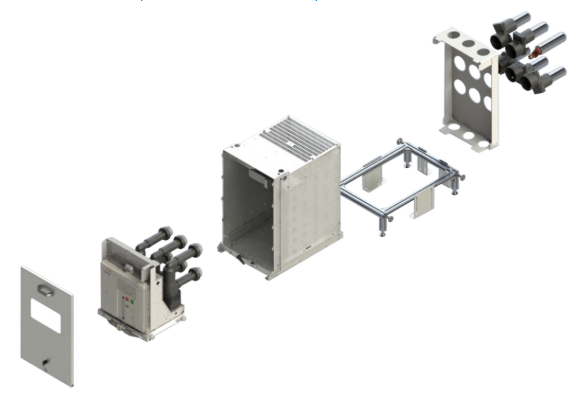

b).BOX框架,使用原触头盒系统,小型断路器及其隔室配触头转接系统,直接与原开关柜触头盒静触头连接,实现不需要现场连接铜排,快速更换。

图片关键词

这种方案断路器不需要更改,使用标准产品。底座框架需要满足动热稳定要求;

图片关键词

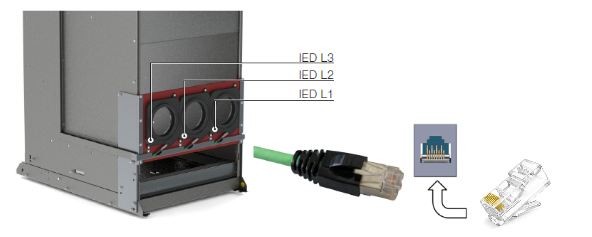

更换新的断路器隔室还可以实现智能化集成,隔室触头盒集成电流传感器,实现电流监测、保护功能。智能化改造。

图片关键词

母线绝缘系统改造,把触头盒、绝缘子、穿墙套管已经母线系统用新的替换,更换原厂的绝缘件比较困难,那就需要系统解决方案,有些开关柜如老的40.5kV空气绝缘开关柜宽度1818mm,深度有3.2米,就比较好改,尺寸空间大,换成KYN61的触头盒及母线布置绰绰有余,铜排连接也方便。而有些厂家的开关柜母线室比较小,母线采用固体绝缘,又有些特殊设计的连接,这就十分困难,如果客户接受加高柜体则可以加大母线室,改变母线布置。如果不行,则只能找原厂的配套厂生产,采用相同的绝缘工艺才能实现和原来一样的绝缘性能。

图片关键词

二次系统改进,通过更换最先进的微机综合保护,更换二次线、端子。

图片关键词
