X射线检查发现GIS内部掉落的螺丝案例分享

2022-11-11 09:22:46 华球(中国)

X射线检查发现GIS内部掉落的螺丝案例分享

500kVGIS现场X射线检查,发现50331刀闸A相内部存在异常,开盖检查,发现动触头屏蔽罩内上端屏蔽罩的固定螺栓脱落。

图片关键词

图1 500KV GIS

图片关键词

图片关键词

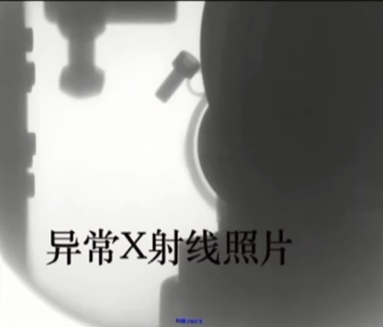

图2 异常X射线照片

图片关键词

图片关键词

图3 解体后发现的掉落螺丝


下面是《气体绝缘金属封闭开关设备X射线透视成像现场检测技术导则》(DL/T 1946 - 2018)给出的案例。

E.2壳体内部存在异物

E.2.1工具遗留(扳手)

模拟壳体内部出现扳手缺陷的现场布置情况如图E.1所示,对应X射线检测图像如图E.2所示。

图片关键词

E.2.2腔体内壁绝缘漆脱落

模拟腔体内壁绝缘漆脱落缺陷的现场布置情况如图E.3所示,对应X射线检测图像如图E.4所示。

图片关键词

E.2.3壳体内金属螺钉异物

模拟壳体内金属螺钉异物缺陷的现场布置情况如图E.5所示,对应X射线检测图像如图E.6所示。

图片关键词

E.2.4操作绝缘杆松脱

模拟操作绝缘杆松脱缺陷的现场布置情况如图E.7所示,对应X射线检测图像如图E.8所示。

图片关键词

E.2.5不锈钢、镀锌微粒

模拟壳体内出现不锈钢、镀锌微粒缺陷的现场布置情况如图E.9所示,对应X射线检测图像如图E.10所示。

图片关键词

E.3零部件异常缺陷

E.3.1 螺钉松动

模拟螺钉松动缺陷的现场布置情况如图E.11所示,对应X射线检测图像如图E.12所示。

图片关键词

E.3.2屏蔽罩松动

模拟屏蔽罩松动缺陷的现场布置情况如图E.13所示,对应X射线检测图像如图E.14所示。

图片关键词

E.3.3隔离开关合闸不到位

模拟隔离开关合闸不到位缺陷的现场布置情况如图E.15所示,对应X射线检测图像如图E.16所示。

图片关键词

E.3.4隔离开关分闸不到位

隔离开关分闸不到位缺陷X射线检测图像如图E.17所示,隔离开关分闸到位X射线检测图像如图E.18所示。

图片关键词

E.3.5导电杆插入不到位

模拟导电杆装配不到位缺陷的现场布置情况如图E.19所示,对应X射线检测图像如图E.20所示。导电杆装配不到位,留有约1.8cm的间隙。

图片关键词

E.3.6接地开关分闸不到位

接地开关分闸不到位缺陷X射线检测图像如图E.21所示,接地开关分闸到位X射线检测图像如图E.22所示。

图片关键词

E.3.7接地开关合闸不到位

接地开关合闸不到位缺陷X射线检测图像如图E.23所示,接地开关合闸到位X射线检测图像如图E.24所示。

图片关键词

E.3.8螺栓上弹性垫片未压紧

模拟螺栓上弹性垫片未压紧缺陷的现场布置情况如图E.25所示,对应X射线检测图像如图E.26所示。

图片关键词

E.3.9弹簧松动

模拟弹簧松动缺陷的现场布置情况如图E.27所示,对应X射线检测图像如图E.28所示。电连接内部弹簧因持续通流热老化松动,通过观察弹簧的疏密程度,判断弹簧是否松动。

图片关键词

E.3.10 绝缘盆子裂纹

模拟绝缘盆子裂纹缺陷的现场布置情况如图E.29所示,对应X射线检测图像如图E.30所示。

图片关键词
