EPKS系统简单AI点的组态分享

2022-11-17 09:50:08 华球(中国)

EPKS系统简单AI点的组态分享

EPKS系统简单AI点的组态

本文以虚拟机作为运行环境进行演示,PKS版本为R520.1,所组态AI点为气化A炉汽包锅炉水循环泵P1701A的轴承温度点17TI1072A。


步骤一:打开CONTROL BUILDER组态界面,新建仿真控制器。

图片关键词

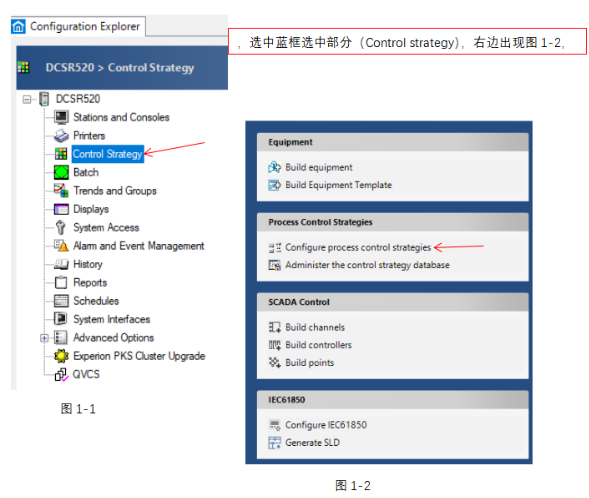

双击Configuration Studio,打开组态软件,出现如图1-1所示画面

图片关键词

用鼠标单击 即进入 CONTROL BUILDER 界面。

图片关键词

CONTROL BUILDER 分为三部分:

1、Project,用于下位机程序的编写与存储。

2、Library,所有程序模块库。

3、Monitoring,用于对下位机程序的监控。

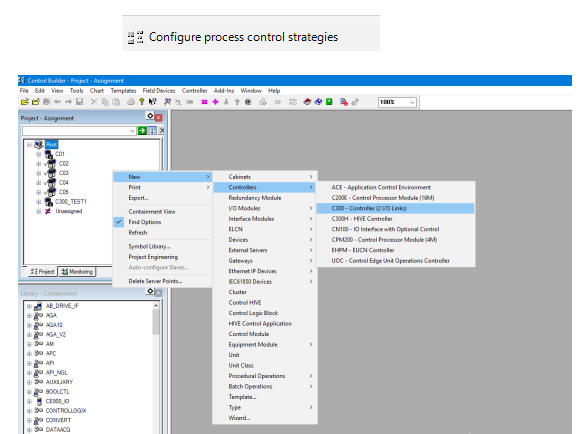

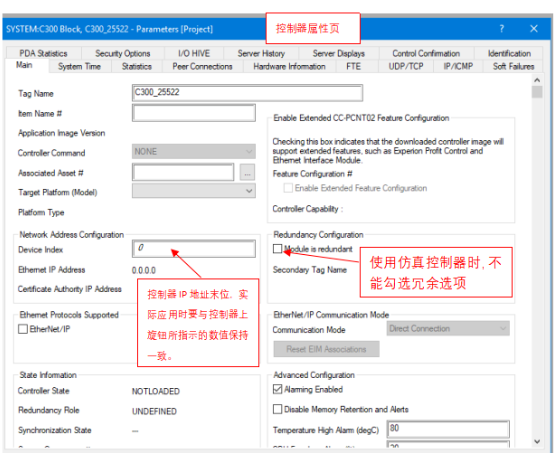

在Project窗口的任意一处鼠标右键点击,依次选择New-->Controllers-->C300-Controller(2I/O Links)。出现控制器配置页面,如图:

图片关键词

修改控制器名称Tag Name为C300_TEST2,Device Index输入35,这里可随意填写一个奇数(1-255),按下回车后控制器IP地址为10.1.4.35。因为之前已经建了两个仿真控制器,地址分别为10.1.4.31、10.1.4.33,按照顺序这个控制器尾地址应为35。只有冗余控制器IP地址末位才能使用偶数。


127.0.0.1是回送地址,指本地机,用来测试使用。

图片关键词

步骤二:添加AI卡。

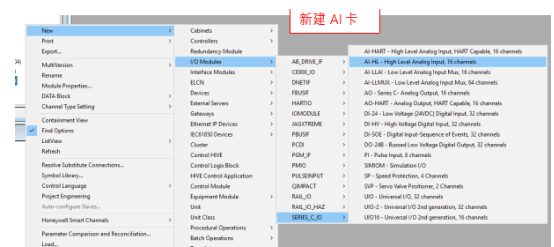

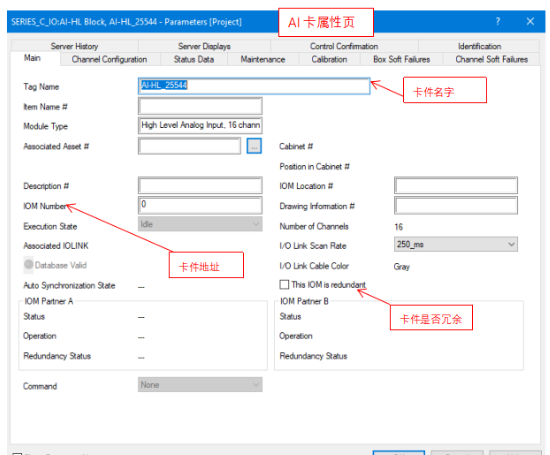

在Project窗口的任意一处鼠标右键点击,依次选择New-->I/O Modules-->SERIES_C_IO-->AI-HL- High Level Analog Input, 16 channels。或者从Library库中选择SERIES_C_IO展开,拖拽AI-HL到IOLINK中。出现AI卡配置页面,如图:

图片关键词

图片关键词

图片关键词

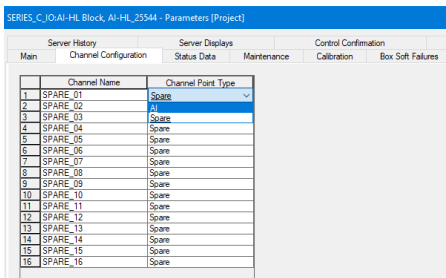

使用哪一个通道,要把哪个通道使能。删除AI卡时,要把所有通道变为Spare状态,才能删除

图片关键词

图片关键词

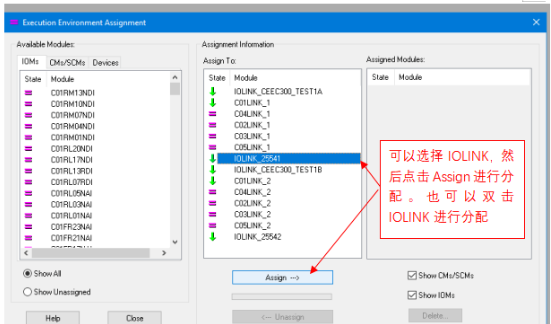

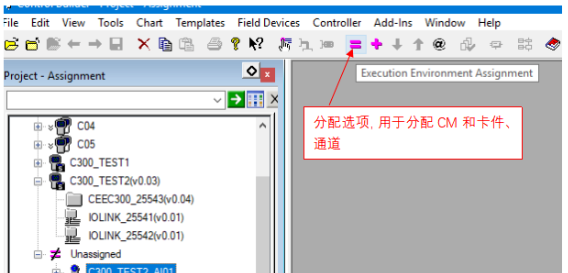

必须先把卡件分配到IOLINK才能下装。

图片关键词

步骤三:新建CM

新建CM(CONTROLMODULE)有两种方式:1、在Library里SYSTEM下面选择CONTROLMODULE(CM块), 选中拖到CEE上面。这种方法不需要分配。2、在Project窗口任意处右键点击:MEW--> CONTROL MODULE,此时新建的CM在未分配项目中,需要手动分配到CEE中。


每一个CM块在控制器中被认为是一个点。

图片关键词


图片关键词

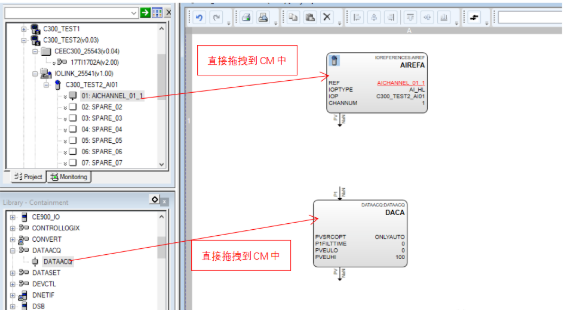

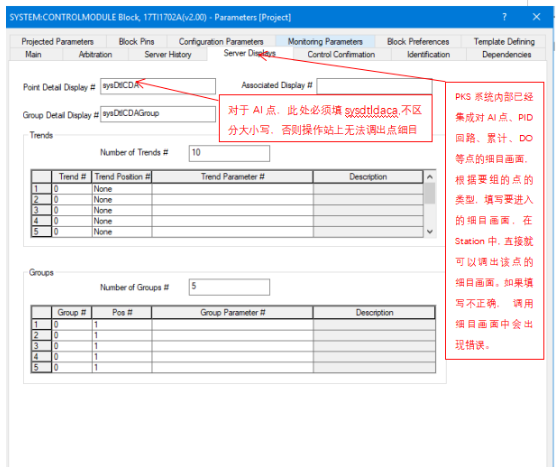

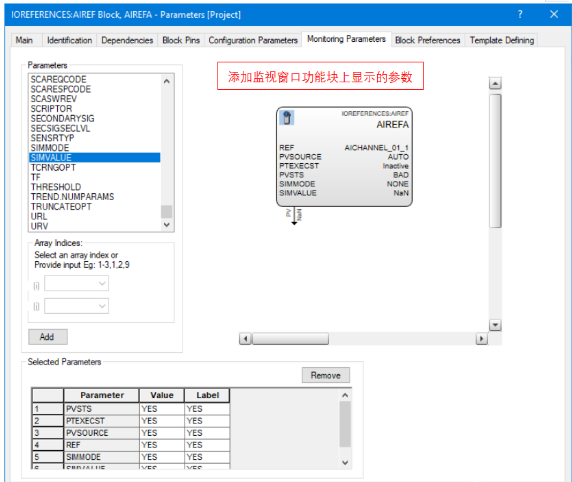

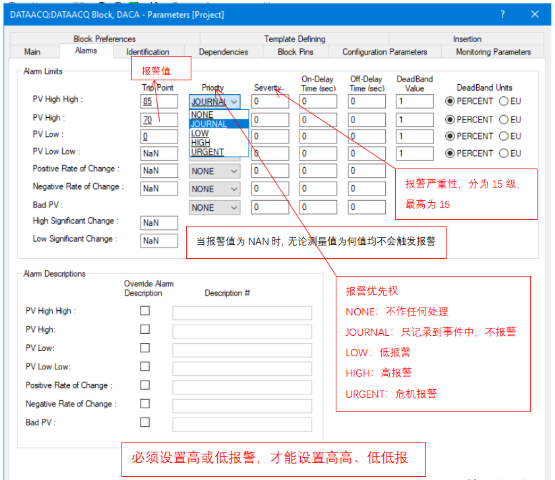

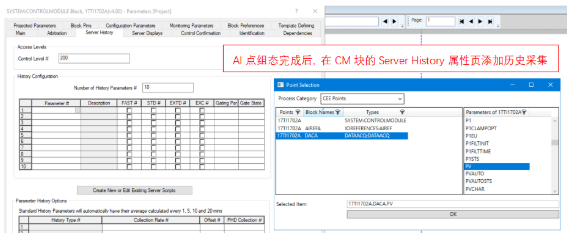

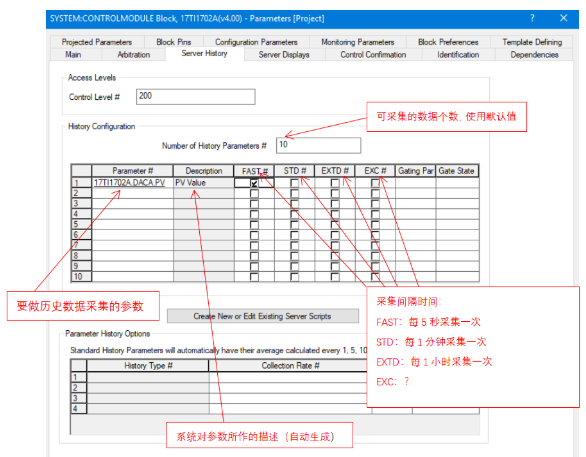

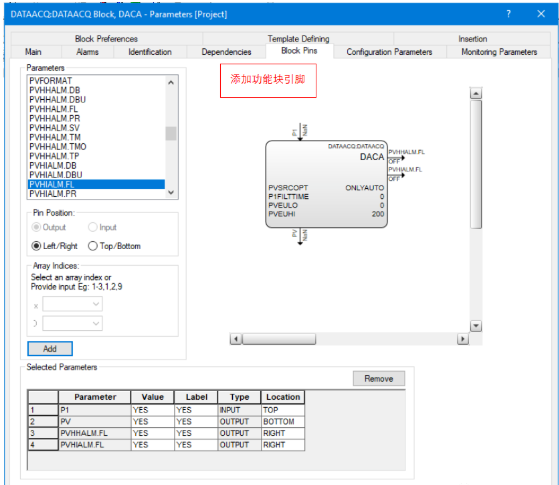

步骤四:组态AI点

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

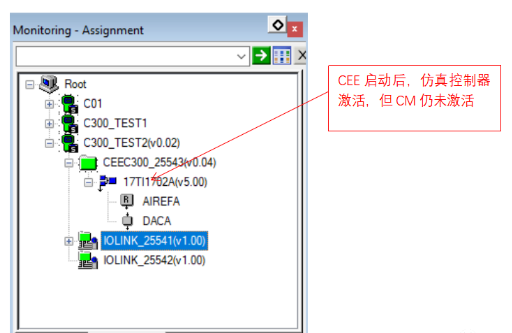

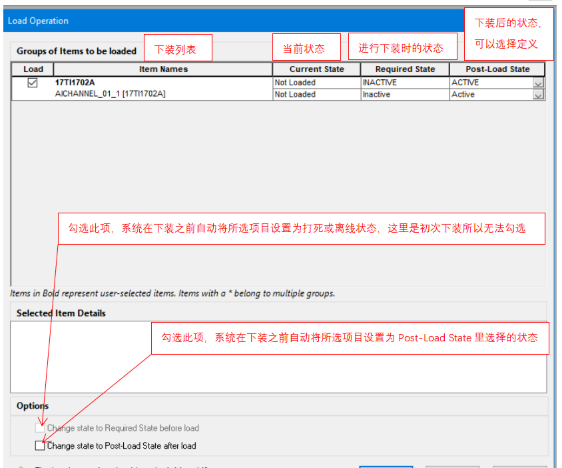

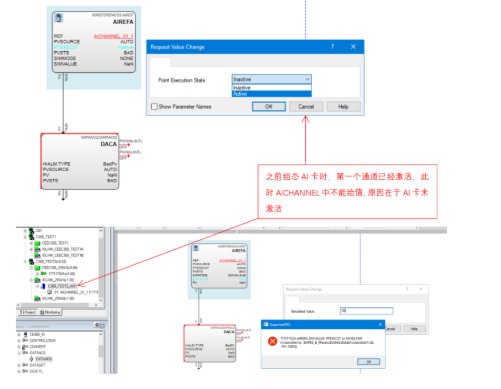

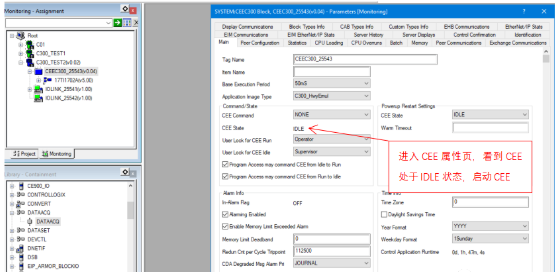

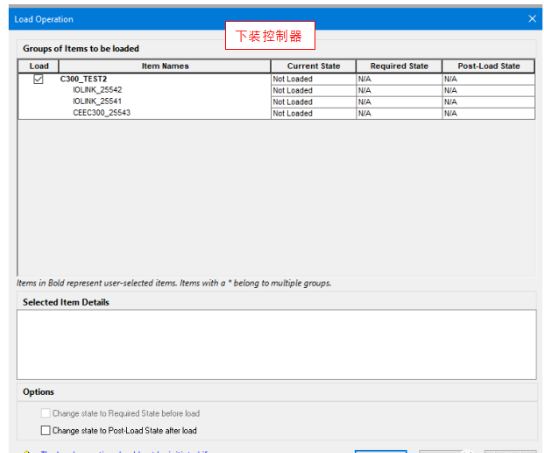

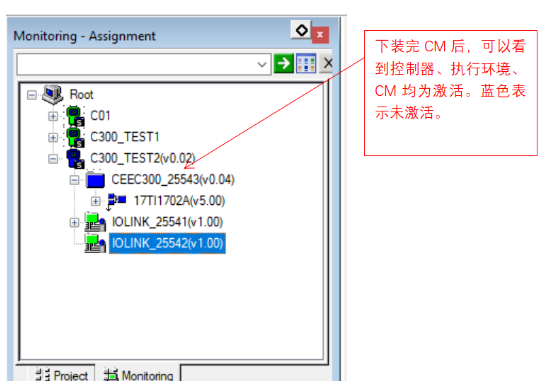

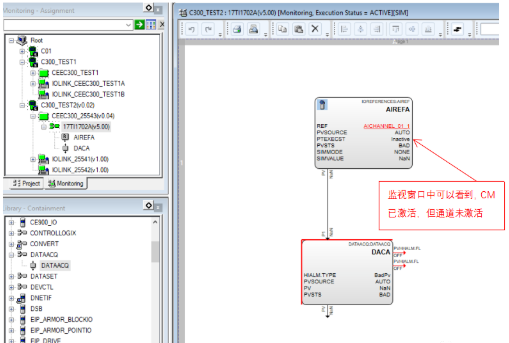

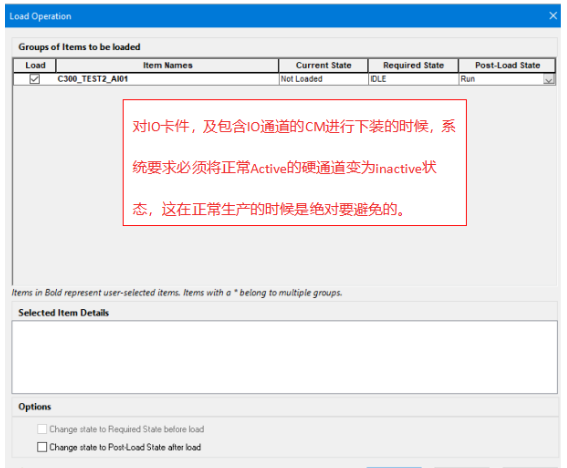

步骤五:在线测试AI点

图片关键词

图片关键词

图片关键词

冷启动:用于刚刚被创建、加载初始化配置

冷启动遵循的方针假设大部分的状态数据是陈旧的。任何可以从过程中直接获得的活动数据都将被抹去;同时,在被保存的检查点中被捕捉的大量操作数据都将被重新初始化。在冷重启的过程中,所有的配置数据均被存储。

热启动最重要的应用出现在一个检查点的恢复之后。

热重启与冷重启的不同点在于,对于选择哪些数据进行保存、哪些数据进行重新初始化,热重启采用了与冷重启不同的方针。热重启保存冷重启保存的所有数据,此外还保存附加的操作数据。

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

图片关键词

如何删除CM:

1、先在Monitoring中将CM取消激活(选中CM鼠标右键,依次选择inactive-->Selected Item),再将通道取消激活,再依次删除CM,删除通道,此时Monitoring窗口已完成操作。

2、在Project窗口中删除CM,删除后找到原CM中所使用的通道在哪一块卡件上,双击卡件把通道状态改为Spare,释放通道。


如何删除卡件:

1、先在Monitoring中找到所有使用此卡的CM,将这些CM和所占用的通道取消激活,再删除这些CM和通道,最后删除IOLINK下的卡件。此时Monitoring窗口已完成操作。

2、在Project窗口中,将卡件里的所有通道释放,再删除卡件。


如何删除控制器:

1、先在Monitoring中,删除CM,删除卡件;再将CEE打为IDLE状态,删除控制器。

在Project窗口中,删除CM,释放所有通道,删除控制器。
