合并单元异常输出引起的继电保护误动

2022-11-22 09:29:39 华球(中国)

合并单元异常输出引起的继电保护误动


智能变电站现在是电力系统的主流和方向。

回顾过去,从常规站到数字站到智能站再到智慧站,有些技术方案其实并不是一路前进的。

因为,在发展的过程中,这些技术的进步并没有提高或者是保证继电保护应有的可靠性。


偶尔,局部,反而会出现故障率、异常率增多的情况。

其中,继电保护装置的采样模式就是非常典型的例子,从电子式互感器到常规互感器,从网采到直采,其实还是有一个比较明显的磨合过程。


今天我们分享一个相关的案例。

某日,一台双绕组变压器差动保护动作。检查确认一次设备正常,是继电保护装置误动。

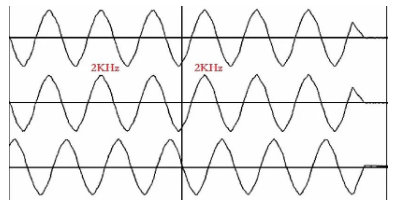

进一步分析波形,发现变压器低压侧合并单元在某一时刻采样频率发生跳变,从原来的2KHz跳变到4KHz,且合并单元没有发采样异常报警,数据正常输出。如下图。

图片关键词

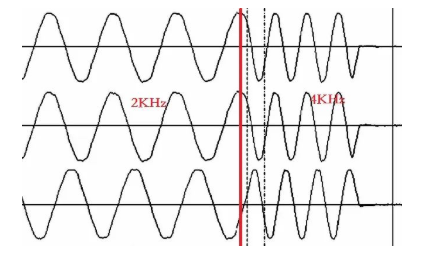

同时变压器高压侧合并单元输出正常,采样频率保持2KHz,如下图所示。

图片关键词


变压器差动保护对接收到的低压侧合并单元输出数据进行处理时,并没有甄别出采样频率的变化,依然按照2KHz采样频率进行数据二次采样处理。

由于频率不对应,造成变压器差动保护采集到的低压侧电流大于实际值。

图片关键词

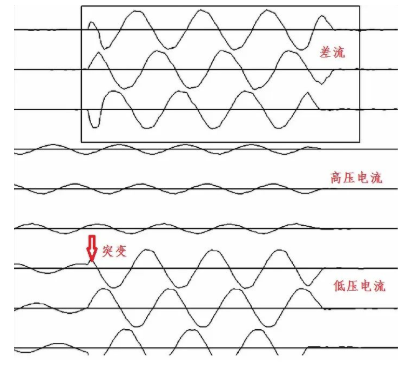

于是在一次设备正常,变压器高低压侧流过正常负荷电流的情况下,差动保护出现了差流,如上图所示。

差动保护于是就动作了。


当然这只是技术和装备发展过程中出现的一个问题。经过不断迭代,这类简单的错误应该已经没有了。

但智能化、数字化、信息化、网络化,确实给继电保护专业带来了一些问题。

高手,你是什么感受。
