CCS的基本操作

2022-03-19 12:39:46 华球(中国)

CCS的基本操作


1、正常退出步骤 点击画面→SECURITY→LOG ON→名称:1 口令:1→EXIT TO WINDOWS


2、电脑重启动步骤 热启动通过开始菜单关闭计算机重启动 用户名****  无密码  操作站

3、启动后INTOUCH的软件是自启动的,最后操作画面可以正常操作,如果不能自启动,可以手动启动,开始所有程序WONDERWAREWINDOWVIEWER, 出现TRICONEX DDE SERVER  OK


工程师站软件操作

电脑登录  用户  ****      密码  ****

进入工程  (CCS工程中红色为0  绿色为1)

图片关键词

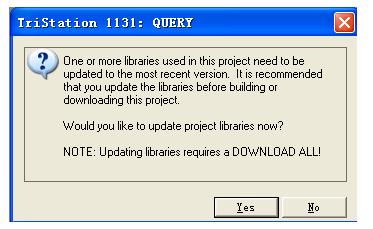

注意:在进入CCS_380机组系统有个上面的截图提示,请按NO

电脑桌面:开始所有程序TriconexTriStation 1131 4.2打开工程 FILE 选择D:\C-10110\C-10110,D:\C-10130\C-10130,D:\C-10380\C-10380(一般FILE下有以前打开过的路径直接选择)用户名**** 密码 **** (110及130) password(380)CONTROLLERCONTROLLER PANEL图片关键词ok

现在强制及退出按楼工要求必须按以下步骤:

强制必须在AI-PROCESSING强制坏值报警块和ALARM强制报警输出块,双击AI-PROCESSING双击三P三,选顶部菜单EDIT点击FIND输入位号,双击坏值报警块,disableyes实现

双击ALARM双击 P ,找到位号,点击,如果当前值强制,双击,disable yes实现如果改变值 ,输入值后 confirm 。


注意:如果强制成功,强制块字体显示红色。


取消强制点,查找同上,找到位号点击后 enableyes 。在双击ALARM 选中报警输出块和AI-PROCESSING中坏值报警, 重复以上步骤 。

注意:恢复强制前可以查看报警块和坏值报警块前面是不是有红线,如果有说明是联锁或非正常状态

退出工程:图片关键词取消连接,OK关闭自己打开的AI-PROCESSING

及ALARM 块,点击顶部菜单FILE EXIT


CCS SOE

电脑桌面:开始所有程序 TriconexTriconex SOEFILENEW输入新的文件名 CREATE 选择工程图片关键词BEGIN

硬件监视:开始 所有程序 TriconexEnhanced Diagnostic用户名****密码**** FILE NEWTrinode6,7,,8、
