接触式导波雷达液位变送器工作原理

2022-12-27 10:21:39 华球(中国)

接触式导波雷达液位变送器工作原理

导波雷达(GWR)使用微波。微波的重要特征是其反射取决于材料的能量反射特性。微波的反射不取决于材料的温度、粘度、灰尘和压力。由于这些特点,导波雷达的精度非常高。


导波雷达(GWR)的其他名称是时域反射计(TDR)或微脉冲雷达(MIR)。


导波雷达液位变送器工作原理

导波雷达(GWR)安装在要测量液位的顶部。GWR探头安装在覆盖容器整个深度的储罐内。探头引导微波,并引导微波沿着探头传播,而不会散射。GWR发射机以光速向探测器发送低能微波。当这些微波击中容器中的材料时,大部分微波能量会反射回来。GWR发射器接收反射波形。

图片关键词

导波雷达液位变送器计算发送和接收波(回波)之间的时间差。雷达发射机的微控制器使用以下数学表达式计算船舶的距离或深度。

图片关键词

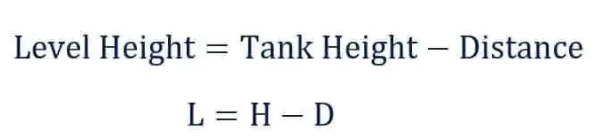

通过测量距离,液位变送器显示液位。

图片关键词

大部分微波在击中的第一个物体后反射。然而,平衡微波继续沿着容器向下传播,并击中第二个物体。当击中第二个物体时,微波反射,因此发射器接收第二个回波。因此,可以知道两种或两种以上液体在第一个液位以下的界面。导波雷达的这些特性之美被用于测量具有不同介电常数的液体(如油和水)之间的界面。


导波雷达液位变送器的优点

没有活动部件。因此,无需维护。无需重新校准,可准确测量液位和接口。工艺条件(如密度、温度、压力等)不会影响测量精度。因此,不需要对测量值进行测量校正。测量精度不受蒸汽和湍流的影响。GWR技术甚至适用于小型容器或具有复杂几何形状和干扰障碍物的容器。允许轻松升级自上而下安装,将泄漏风险降至最低GWR适用于液体、淤泥、泥浆和一些固体。


局限性

探针不应与金属直接接触,因为金属会影响微波信号。解决此问题的方法是使用同轴式探头。

如果用于粘性材料,材料可能会堆积在探头上,从而影响测量精度。这种问题在小直径容器中更容易发生。GWR的高级功能具有累积检测功能,是该问题的解决方案。
