KS-BJ系列温度变送器校准办法

2022-03-21 08:28:37 华球(中国)

KS-BJ系列温度变送器校准办法

本办法适用于本公司生产现场运行中、简单修理后的温度变送器的校准。


01、技术要求


1、输入信号:电阻、直流毫伏


2、输出信号:4-20mADC或1-5VDC


3、基本误差:±0.5%


4、电源:24-2.4-3.6VDC


02、校准环境


1、环境温度:15-30℃


2、相对湿度:45%-75%


03、校准设备


1、电阻一台 0.02级


2、电流表一台 0.2级以上


3、精密数字电压表一台 0.1级以上


4、直流电位差计一台 0.05级


5、24VDC电源箱 一台


04、校准程序


1、外观检查:仪表铭牌完好,仪表内部元件无松动。

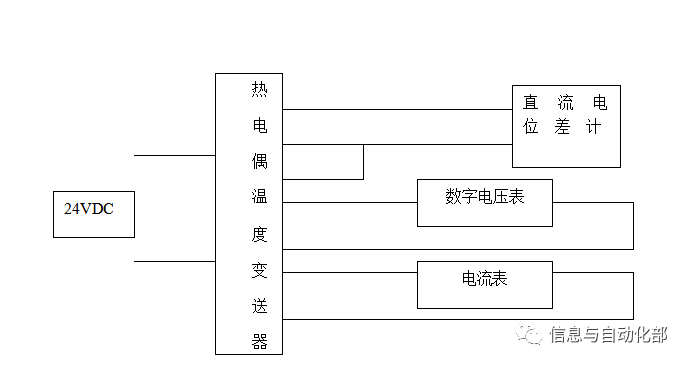

2、根据仪表输入信号正确接线。

图片关键词

3、热电偶温度变送器的校准:


根据热电偶分度号和热电阻温度变送器的量程,改变电阻箱电阻值至被校点电阻值(整个测量范围均布5点);数字电压表应为1V、2V、3V、4V、5V,电流表指示应为4MA、8MA、12MA、16MA、20MA,如有偏差在零点和满量程处进行调整,上下行程的校准需做两次。


4、热电偶温度变送器的标准参照第3条。


05、校准结果的处理


1、按照本规程的规定和要求合格的温度变送器,签发检定证书,对于用于贸易结算的在能改变设置的部位加以封印或者密码;不合格的签发检定结果通知书,并注明不合格项目。
