tricon 压缩机控制功能块说明

2023-04-13 09:32:19 华球(中国)

tricon 压缩机控制功能块说明

tricon 用在压缩机控制方面非常普遍,不过tristation内的功能块其实很多人不熟悉,这里分享几个常见的功能块及说明:PID控制、盘车、联锁记忆、报警汇总。

PID控制模块:

输入管脚:

SP:设定值;

MAN:手动输入值;

CYCLE:扫描时间,与程序整体扫描时间一致;

PV:实测值;

DEADZONE:测量死区;

ACT:正/反作用切换,当为1时为正作用,为0时为反作用;

P:比例系数;

I:积分时间;

AM:手/自动切换,当AM=1时,为自动状态;当AM=0时,为手动状态;

OUT_LOW:输出下限;

OUT_HOGH:输出上限;

MAN_ADD:手动输出单位加触动按钮;

MAN_SUB: 手动输出单位减触动按钮;

MAN_VAL: 手动输出单位加或减改变量;

CLAMB_SEL:当为1时,激活爬坡功能,当为0时,不激活此功能;

CLAMB_RATE:爬坡速率,此值越大越快。

D_SEL:PID调节微分作用激活,当为1时激活,为0时不激活;

D:微分时间;

TM_LAG:微分延迟时间;

(说明:如果实测值改变10通常D值要大于5000时才会影响到输出的小数点后1位,如果 大于50000会影响到个位,TM_LAG通常要大于1000才行,所以要根据实际情况修改微分项)

输出管脚:

OUT:阀位输出,范围为0%~100%;

图片关键词

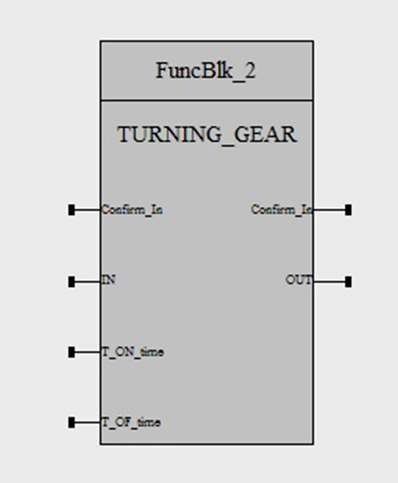

盘车控制模块:

输入管脚:

Confirm_In:人工确认;

IN:盘车条件;

T_ON_time:上升沿持续时间;

T_OF_time:下降沿持续时间;

输出管脚:

OUT:盘车输出;

图片关键词

联锁记忆模块:

16点数字量联锁记忆模块:

输入管脚:

IN:此点接联锁模块的输出管脚,正常为1,当为0时瞬间记下16个实测值;

IN1~IN16:16个数字量测量值;

输出管脚:

Rem_BOOL1~ Rem_BOOL16:16个数字量联锁记忆值

*16点模拟量联锁记忆模块:

输入输出改为模拟量,其它不变。

*32点数字量/模拟量联锁记忆模块:输入点从16增加到32,其它不变。

图片关键词

报警汇总模块:

输入管脚:;

Pulse_time:当新报警来临时的输出下降沿时间,通常设为1秒或0.5秒;

mAL1a~ mAL32d:从pack32汇总过来的报警采集量,变量为32位DWORD类型,如果无报警用DW#16#FFFFFFFF代替;

输出管脚:

mALARMZ:所有输入汇总后的报警状态 ,当有报警时为1,无报警为0;

NEW_ALM_OUT:新报警输出,正常为0,有报警为1,一般接嗡鸣器。

ALM_A:mAL1a—mAL8a汇总后的报警状态。

ALM_B/C/D:与ALM_A相同。

图片关键词
