FF总线组态及二次风门问题处理经验分享

2023-04-18 09:32:11 华球(中国)

FF总线组态及二次风门问题处理经验分享

FF总线组态过程如下:

第一步:找到对应位置,如KKS码为10HHA01AA101 #1角AA层二次风门气动调节风门,EXT11-1,A1  P1.

找到Dorp11,Interfaces中选Branch5,slot1,P01端口:然后开始新加点名,如下图:

图片关键词

第二步:二次风门为西门子的,选择siemens AG,选择如下:

图片关键词

第三步:加诊断点,在其KKS码后加A诊断,Enable Plant Web Alerts 不勾选。

图片关键词

图片关键词

第四步:导入逻辑,Control Tasks一般将其编入Control Task 3,开始导入逻辑(电科院设计),只需要把修改为自己组态的KKS码就行,保存。

图片关键词

第五步:将其授权,激活。

图片关键词

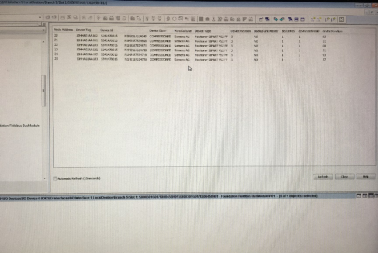

第六步:最终激活成功,显示为:

图片关键词

此为FF总线组态加逻辑过程。

当通讯不上时可以使用FF设备FBT-6来电子间查找,看是否能够找到地址通讯上,具体使用方法可以拿着设备现场交大家使用。如果找不到地址说明现场接线有问题,需要去查找风门接线,看线是否接错。

FF总线二次风门出现缺陷为风门之间组态错误,风门与风门之间组态组反即10HHA01AA101对应Device ID为N1H8187534668,10HHA01AA102对应Device ID为N1H8187534649,其Device ID对应相反。

修改过程:应确认Device ID,分别给每个设备commission时使各自的风门KKS码授权对应的Device ID,再重新commission即可。

图片关键词

A C E内部有连杆,是双层挡板,在双层挡板间还有一层油枪的二次风,热工图纸设计执行器连接双层的下层,实际安装时连接的双层的上层。

DCS中确认顺序分别为AA AI AB,而其实安装连接的为上层应为AII,即AI为AII。顺序为AA AB AII.故将AB,AII层KKS码重新按照对应顺序分别Commission对应的Device ID即可。
