KWZK-WHY-Q系列气动球阀工作原理及常见故障知识分享

2023-04-19 09:21:46 华球(中国)

KWZK-WHY-Q系列气动球阀工作原理及常见故障知识分享

图片关键词

KWZK-WHY-Q系列气动球阀简介

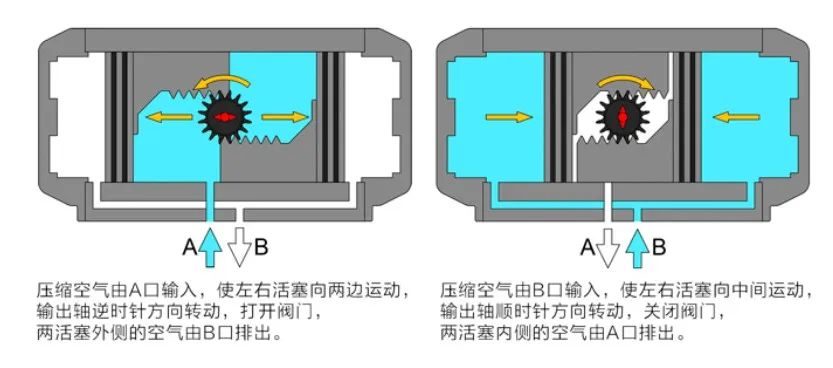

KWZK-WHY-Q系列气动球阀是通过压缩气体的作用,驱使阀门底部球体产生转动力矩实现阀门开关。旋转90°,在流体进出口处全部呈现球面或通道,实现截断或导通。气动球阀的作用机理:控制线路闭合后,电磁阀得电打开,压缩气体推动执行机构,执行机构带动阀杆转动,阀门开启。电磁阀断电后,将执行机构腔体内的气体排出,执行机构带动阀杆转动,阀门关闭。


KWZK-WHY-Q系列气动球阀具有阀体结构紧凑、易于远程控制和操作、开关灵活等特点,可实现现场和远程控制,避免特殊工况下手动控制带来的危险,提高了操作安全性,同时很大程度节省了人力和时间。


常见故障

图片关键词

1、电源失电

如果控制线路失电,气动球阀电磁阀得不到指令,阀门即会关断。

2、空压机断电停机

空压机产生的压缩空气为气动球阀提供开启阀门的动力,当空压机停机,会造成压缩空气供给不充足,从而导致阀门关断。

3、气源供给不足

压缩机产生压缩空气通过仪表气管等给气动球阀提供动能,空气进入执行机构气缸顶开弹簧使阀门开启,气体如果产生气体泄漏或供气不足,会导致阀门关闭或无法开启。

4、阀体内部球面卡阻

阀门卡阻会造成球阀长期停留在一个状态而不改变开关状态。阀门长时间与介质接触,阀芯、阀杆及内壁会附着一层硬质水垢等物质,从而导致球面和密封面线密封阻力增大,故阀门开启受阻,阀门异常关断。

在秋冬季节,如果保温或伴热效果不佳,流体介质易产生结晶、结冰等现象,从而造成阀体卡滞。

5、换向阀损坏

换向阀内部O型密封圈等失效,也可能会造成压缩空气漏失,阀门开启压力不足,执行机构卡住,阀门关断。
