WAX-100系列压差变送器校准办法

2022-03-21 08:19:34 华球(中国)

WAX-100系列压差变送器校准办法


本办法适用于本公司生产现场运行中、简单修理后及新购进的压差变送器的校准。


01、技术要求


1、基本误差:变送器的基本误差应不超过其准确等级的要求,不同型号、不同厂家的变送器根据本公司应用范围一般为:0.25、0.5、1.0三种。


2、供电电压:24VDC,两线制。


02、校准及配套设备


1、选用的标准及配套设备所组成的校准装置,其测量总不确定度不应大于被校变送器基本误差的1/5~1/3。


2、电流表(C36或C31)


3、电阻箱(ZX25a)


4、兆欧表(500V,1.5级)


5、精密数字压力表(用于微、低压(≤100kpa)测量)


6、精密压力表(用于中、高压(≥100 kpa)测量)


7、活塞压力计(中、高压输入工具)


8、手操压力泵(微低输入工具)


9、电源箱24V,DC。


03、校准条件


1、环境温度20±10℃,相对湿度≤85%。


2、温度变送器所处环境应无影响输出稳定的机械振动及强磁场等。


3、测量上限≤100kpa的变送器,传压介质为空气。测量上限≥100kpa的变送器,传压介质为液气,使用介质为氧气的变送器应使用油水分离装置。


04、校准程序


1、外观检查:变送器铭牌完整清晰,应注明产品名称、型号、规格等技术指标。其零部件应完整无损,紧固件不得有松动机损现象。可松动部分灵活可靠。使用中和维修后的变送器不允许有影响使用和计量性能的缺陷。


2、密封性的检查:平衡的加压,使变送器承受压力达到测量上限后切断压力源,密封15分钟,在最后5分钟通过压力表观察,其压力值下降不得超过测量上限的2%。


3、基本误差的校准

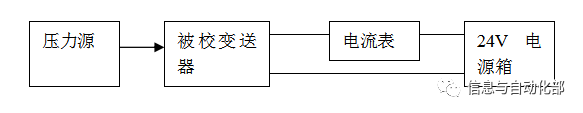

(1)按说明书正确接线(这里只出系统框图)内。

图片关键词


(2)新购进仪表除制造厂另有规定外,一般需通电预热15分钟。


(3)校准点不少于5点,并且均匀分布在整个测量范围内。


(4)平衡输入压力信号至各校准点,记录检查各点值是否符合要求。如果零点、量程值有误差,需进行零点、量程调整至合格。然后反复加减压力信号1至3个周期,并记录其误差。


4、绝缘电阻的校准


(1)绝缘电阻:在环境温度为(15~35)℃、相对湿度(45~75)%、大气压力(86~106)KPa条件下,各端子与外壳之间绝缘电阻不小于20MΩ。

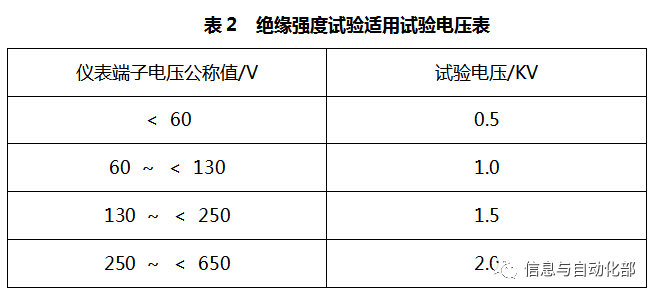

(2)绝缘强度:试验环境条件同第(1)条,其各端子之间及与外壳之间施加表2所规定的试验电压,保持1min,不出现击穿或飞弧现象。


(3)采用(45~55)Hz的交流电压,试验电压按表2规定。试验应在规定的接线端子之间进行。仪表电源开关处于接通位置,各路输入端子间、输出端子间、电源端子间分别短接。采用额定直流电压500V的绝缘电阻表按下述之间端子进行检定,检定结果应满足绝缘电阻的规定。


输入端子—外壳

输出端子—外壳

电源端子—外壳

注:电源端子指交流电源端子

图片关键词

05、校准结果的处理


1、按照本规程的规定和要求合格的压力变送器,签发检定证书,对于用于贸易结算的在能改变设置的部位加以封印或者密码;不合格的签发检定结果通知书,并注明不合格项目。


2、差压变送器的校准参照此办法。
