调节阀动作会自动报警,无法整定

2023-11-24 15:58:39 华球(中国)

调节阀动作会自动报警,无法整定

一、故障类别:阀门动作会自动报警,无法整定

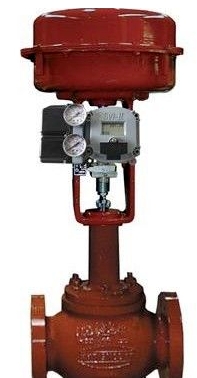

二、仪表类型:梅索尼兰调节阀

三、厂家型号:KWZK


图片关键词

四、工作原理

电气阀门定位器接收来自控制器或的位置信号,并将位置设定值输入信号与阀门位置做对比。位置设定值与反馈值之间的差值通过位置控制算法计算并输出。输出电信号转换为气信号输出。气信号经过气路放大器放大后输出并驱动阀门执行机构。阀门位置达到位置设定值输入信号要求的数值时,系统稳定,执行机构不再运动。


五、使用工况介绍

17FV-1008阀门时气化炉激冷水调节阀,调节P-1703激冷水泵输送来的灰水流量。


六、故障现象描述

工艺通知17FV-1008阀门调节流量指示不准,现场检查阀门阀位指示不准,阀门动作会出现阀门故障报警。


七、处理前安全措施

1.办理检修工作票,解除相关联锁,阀门打手动控制。

2.与工艺人员确认阀门完全交出,阀门打手动控制,并要求公艺人员监护

3.检修前需准备检修使用的相关工具和防护用品

4.注意高温高压防护,需要佩戴高温防护手套和着装要整齐。


八、分析及判断思路

1.阀门气缸漏气,气缸不保压导致阀位不准。

2.气源压力过大,超出定位器承受压力,定位器报故障。

3.气源压力过低,导致执行机构无法动作到指定阀位。

4.定位器电压过低,阀门无法正常工作。

5.阀门阀芯卡涩,导致阀门动一定阀位后阀门卡涩不能动作,阀位开度不够。

6.定位器本身故障。

7.反馈磁条损坏或者安装不规范导致阀位指示不准


九、故障有效预防处理方法

1.检查过滤减压阀,确定气源压力是否在正常值,检查气源压力为0.4MPa,气源压力正常,检查气源管,活接正常,阀门附件无气源泄漏。

2.检查阀门定位器接线,接线稳定无松动,无腐蚀、无氧化,用万用表测量电压正常。

3.阀门给开关信号时检查确认气缸正常无串气漏气现象,调节气源压力阀门也只能开到50%阀位。

4.手动给阀门定位器全开信号阀门动作到50%后不动作且定位器发生报警信号,拆卸定位器后手动用气源开关阀门能正常开关,确认阀门未卡死。

5.松开定位器出口气源管后给阀门100%开度定位器有气源持续输出,判断定位器正常。

6.整定定位器时任然会有报警信号,检查反馈磁条发现反馈磁条安装角度偏差,缓慢微调反馈磁条后反复整定阀门后正常。


十、故障防范措施及改进

1.阀门拆装时需对拆卸的紧密器件进行安装位置做记号处理,以便回装不出现错位现象。

2.阀门在使用中阀门气源压力应适合,不能过低,过低阀门打不开,过高定位器容易故障报警。


十一、故障处理经验谈

检修时需对现场熟悉,对设备工作原理了解,对定位器调试熟悉,以及对阀门安转了解,能够清晰判断阀门故障原因。现场检修时应注意人身安全以及注意周围环境安全,注意安全防护措施,杜绝安全事故发生。
