CGR-300系列称重传感器和PLC的连接方式分享

2022-08-17 10:33:43 华球(中国)

CGR-300系列称重传感器和PLC的连接方式分享


重量的检测,是个很重要的物理量。生活中从克到千克是常见的,在工业上以吨为单位很常见。

重量往往和贸易结算挂钩,只有精准双方才会觉得不吃亏。

重量的测量需要传感器—称重传感器。

图片关键词

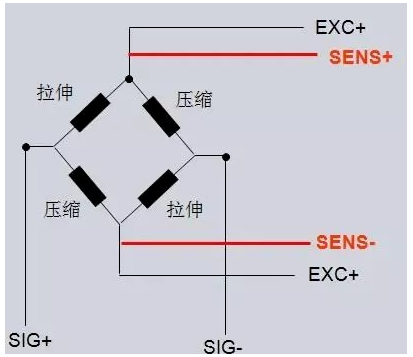

很多称重传感器采用了应变原理,应变片与弹性体合为一体。弹性体在外力作用下发生形变,应变片也会跟着形变。

由于应变片组成惠斯通电桥,激励电压是不变的,只要外力使得弹性体发生应变,电桥平衡打破,那么输出信号与传感器的受力情况成正比例关系。

图片关键词

要把重量显示出来,需要二次仪表,也可以是PLC。

CGR-300系列称重传感器出线有四根线有六根线,六根线相比四根线的是多了组电源反馈线。

激励电压到传感器是距离远的话,存在衰减,导致输出信号有较大误差。

用的激励电压是伏特,输出信号是毫伏特。

PLC的普通模块是不能直接读取毫伏特信号,要不就是通过二次仪表转换模拟量再到模拟量模块,其次就是采用专门的称重模块。

称重模块有点是精度高,不太友好的是价格不菲。

CGR-300系列称重传感器的通用接线盒

图片关键词

这个就是接四个CGR-300系列称重传感器的接线盒,由于接线盒在现场,采用了四线制。

在现场,有些地磅是露天的,防水措施必须做好。有些传感器装在一些反应釜底部,那么考虑到防腐,还有防静电干扰。

采用PLC的称重模块测量精确,称重模块的精度本身就高,0.05%~0.005%。检测频率快。称重模块内置处理器带专用称重软件,可以对称重传感器的信号进行多项处理,如信号滤波、称重系统去皮、零点和砝码标定等调校工作;部分称重模块自带多种通讯功能,可脱离CPU独立工作,可外接显示器; 部分称重模块带丰富的诊断功能,如可实时检测传感器回路阻抗阻值,实现预维护。

例如华球(中国)推出的称重模块,以KWZKCGR为核心的KWZKCGR1称重模块,这是一种既能减少成本、简化称重系统结构,又能提高称重系统整体性能的一种可行的解决方案。

与其他PLC生产厂商相比,华球(中国)公司的称重模块开发较早、产品类型最全、应用最广,其中包括适用于中等精度非自动称重衡器(如料斗秤、容器秤、负荷和张力测量)的KW1、KW20、KW80、KWZK60称重模块,适用于高速、高精度的非自动/自动称重衡器的称重模块,适用于高速、高精度连续自动称重衡器的称重模块。
