KS-BJ系列热电偶温度计显示偏低故障案例分享

2022-08-17 10:47:34 华球(中国)

热电偶温度计显示偏低故障案例分享

KS-BJ系列热电偶温度计92TE-036显示偏低


一、故障类别

92TE-036显示偏低


二、仪表类型

KS-BJ系列热电偶温度计


三、使用工况

该热电偶温度计测量主蒸汽母管温度,介质为蒸汽,温度540℃,压力9.8MPa,无连锁.


四、故障现象描述

根据现场工艺人员描述主蒸汽母管温度比真实值偏低。


五、KS-BJ系列热电偶的工作原理

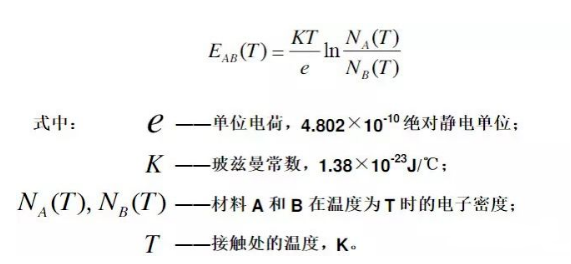

两种不同的导体或半导体材料A和B组成闭合回路,如果A和B所组成回路的两个接合点处的温度不相同,则回路中就有电流产生,说明回路中有电动势存在,这种现象叫做热电效应。也称为塞贝克效应。由此效应所产生的电动势,通常称为热电势。热电势是由两部分电势组成的,即接触电势和温差电势。  接触电势 当两种不同性质的导体或半导体材料相互接触时,由于内部电子密度不同,例如材料A的电子密度大于材料B,则会有一部分电子从A扩散到B,使得A失去电子而呈正电位,B获得电子而呈负电位,最终形成由A向B的静电场。静电场的作用又阻止电子进一步地由A向B扩散。当扩散力和电场力达到平衡时,材料A和B之间就建立起一个固定的电动势。  由于两种材料自由电子密度不同而在其接触处形成电动势的现象,称为珀尔帖效应。其电动势称为珀尔帕电势或接触电势。  理论上已证明该接触电势的大小和方向主要取决于两种材料的性质和接触面温度的高低。其关系式为:

图片关键词


结论:接触电势的大小只与接点温度的高低以及导体A和B的电子密度有关。温度越高,接触电势越大,两种材料电子密度比值越大,接触电势也越大。因材料两端温度不同,则两端电子所具有的能量不同,温度较高的一端电子具有较高的能量,其电子将向温度较低的一端运动,于是在材料两端之间形成一个由高温端向低温端的静电场,这个电场将吸引电子从温度低的一端移向温度高的一端,最后达到动态平衡。 由于同一种导体或半导体材料因其两端温度不同而产生电动势的现象称为汤姆逊效应。其产生的电动势称为汤姆逊电动势或温差电势。温差电势的方向是由低温端指向高温端,其大小与材料两端温度和材料性质有关。热电偶回路热电势的大小,只与组成热电偶的材料和材料两端连接点所处的温度有关,与热电偶丝的直径、长度及沿程温度分布无关。  只有用两种不同性质的材料才能组成热电偶,相同材料组成的闭合回路不会产生热电势。 热电偶的两种材料确定之后,热电势的大小只与热电偶两端接点的温度有关。如果T0已知且恒定,则f(T0)为常数。回路总热电势EAB(T,T0)只是温度的单值函数


六、常用热电偶的型号和结构特点

名称

型号

分度号

使用温度范围

结构特点

长期使用

短期使用

铂铑-

KS-BJ

S

0-1300

0-1600

保护套管为耐火陶瓷

镍铬-镍硅

KS-BJ

K

0-800

0-1300

保护套管为耐火陶瓷或1Cr18Ni9Ti

铂铑-

KS-BJ

B

0-1600

0-1800

保护套管为耐火陶瓷

七、处理前安全措施

1、办理检修作业票

2、劳保用品穿戴整齐

3、准备作业时会用到的工器具

4、两人作业且现场工艺人员进行监护


八、检修工序

从描述的故障现象来看,可得出以下分析思路:

1.接线端子的清扫

2.进行绝缘、电极和接线情况的检查

3.热电偶型号是否合适

4.热电偶的校验

5.保护套管的检查

6.填写检修记录


九、故障有效处理

1、跟工艺了解管道介质温度比真实值略低;

2、进行绝缘、电极和接线情况的检查;

3、检查热电偶插入深度,推断出是热电偶温度计插入深度不正确;

4、在进行热电偶温度计安装时一定要注意热电偶的插入深度是否正确,更换合适的热电偶后,通知工艺观察热电偶温度计是否有数值,和现场表对比,热电偶温度计显示正常。


十、故障防范措施

1.在一般管道上安装热电偶时,保护套管端部应能达到管道中心处。对于高温高压管道,其插入深度应在70mm—100mm之间。

2.在其他设备或容器中安装热电偶时,其插入深度应能够准确的反应出介质温度。

3.在直径小于76mm的管道上安装热电偶时,应加装扩大管或选择小型热电偶。

4.热电偶焊座的材质应与管道材质相同,对于高温高压条件下使用的焊座应有材质检查报告。

5.热电偶应具有正确、明显的标识牌,接线盒完整,接线牢固。

6.测量金属表面的热电偶,应与被测表面接触良好,靠热端的热电极应沿被测面敷设至少50mm长度,并应很好的保温。


十一、总结

在处理故障时,要办理好相关的作业票,检修时,要熟悉工况,穿戴好劳保用品,不得带电拆卸仪表或零部件,不得使用不适宜的工具,以防损坏仪表或零部件,不规范、不合格的零部件不准使用。
