高温天,配电房巡检运行注意事项指南分享

2023-04-21 08:39:11 华球(中国)

高温天,配电房巡检运行注意事项指南分享


迎峰度夏时节,公司的抢修业务越来越多,在这种桑拿天里,日夜不间断出去抢修就是创辉兄弟们的家常便饭。配电房运行维护工作对设备的安全运行非常重要,若因操作、巡检维护不当,极易发生设备运行故障,甚至有时候还会发生用电安全事故。

图片关键词


我们要让被动抢修变主动预防,配电设备运行的安全性和可靠性也才能大大提高。下面给大家普及一些高温天配电房巡检运行注意要点:


第一,干变运行检查主要指标

①温控仪显示线圈温度℃

干变温度保护系统由温度传感器、温控器、冷却风机三部分组成。温度传感器有3个,分别检测干式变压器A、B、C三相绕组(低压侧绕组)的实时温度。传感器图片如下图所示:

图片关键词

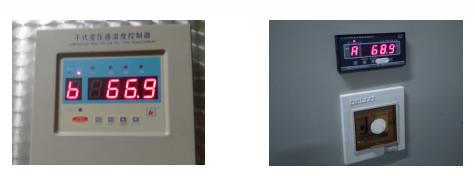

温控器循环显示低压绕组A、B、C的实时温度,一般超温报警温度设定125-130℃,超温跳闸温度设定145-150℃。当变压器温度出现异常时,温控器的报警、跳闸等输出信号进入高压柜综保装置,综保会及时发出报警信号或使真空断路器跳闸以保护变压器。

图片关键词


② 风机是否启动

冷却风机安装于变压器绕组底部,当变压器温度达到风机启动的设定温度(80-85℃ )时,风机开始工作,给变压器降温,等温度降到设定的停止温度(80-85℃ )以后,风机停止运行。

图片关键词


③ 母线夹位置有无涡流存在

交变磁场中的导体内部(包括铁磁物质),将在垂直于磁力线方向的截面上感应出闭合的环行电流,称为涡流。低压母线母线夹固定时若上下用角铁支架,中间用丝杆固定,则形成闭合回路,产生涡流,造成大量的电能损耗,还会使铜排、母线夹发热,严重时会烧毁母线夹。固定支架应采用铝排、不锈钢等不导磁材料。

图片关键词


第二,油变运行检查主要指标

① 瓦斯保护和压力保护

油浸式变压器保护主要以瓦斯保护为主(800kVA及以上油变必须装设,315kVA及以上车间内油变也需装设),全密封油浸式变压器装设压力保护。我们有碰到过一些客户大容量油变瓦斯继电器都没有配的情况,这个是千万千万不能遗漏的。

图片关键词


② 油面温度指示℃

大容量的油变也会投入温度保护,如设置当油面温度达到55℃或65℃控制风机投入,当温度达到80℃或85℃输出报警信号,为防止绝缘油加速老化,自然循环变压器上层油温一般不宜超过85℃,报警定值建议整定在 80℃。

③ 油枕油位指示、油色

油枕水平安装在油箱盖上,通过弯曲连管与油箱连接。容积一般为变压器装油量的8%-10%。作用是使变压器油与外界空气接触的面积减小,减缓变压器油受潮和氧化变质的速度。

图片关键词


当油箱内的油因温度升高而体积膨胀时,油枕内的油面上升,反之,油枕内的油面下降。油标旁边有-30℃、+20℃和+40℃时的油面高度标准线,表示应该达到的油面高度;反映变压器在不同温度下运行时,油量是否充足。


④ 干燥剂受潮情况

变压器吸湿器内的干燥剂是硅胶,硅胶的正常颜色为蓝色,吸潮后变为粉色或白色,干燥剂呈粉红色或白色,表示干燥剂已经吸入足够的水份就处于饱和状态,若不及时更换干燥剂造成变压器油受潮、变质、绝缘下降,导致变压器发热。

图片关键词


第三,开关柜运行检查主要指标

①主母排温度,总开关上下桩头温度

裸导体的正常最高工作温度不超过70℃,对镀(搪)锡的母排允许达到85℃。

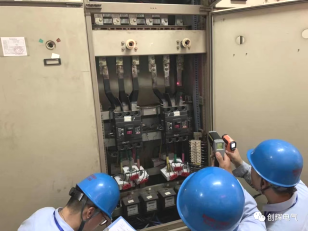

②出线开关电缆搭接处桩头温度℃

建议对接近70℃的桩头进行重点监测, 开关出线端若有一相温度特别高,则重点检查是否为搭接处松动引起的发热现象,或者老化导致等;有局部发热严重,也可能是接触不良导致,负荷进行重点监测。

图片关键词


③电力电缆线芯温度℃

聚氯乙烯绝缘(VV)电缆额定负荷时最高允许温度70℃,短路时候导体最高允许温度140℃;交联聚乙烯绝缘(YJV)电缆额定负荷时最高允许温度90℃。短路时候导体最高允许温度250℃。

④电力电缆外皮温度℃

地埋敷设,交联电缆外皮温度超出50℃,应采取降低负荷或改善回填土等措施。桥架中敷设,交联电缆外皮温度超出65℃,应采取降低负荷或通风降温等措施。

图片关键词

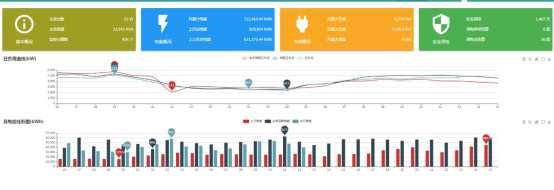

⑤出线开关三相及中性线电流

三相电压,不应超开关的额定电流,宜控制在额定电流的80%。220V单相供电电压允许偏差为标称系统电压的+7%,-10%,198V-235.4V。380V三相供电电压允许偏差为标称系统电压的±7%,372V-406.6V。

图片关键词

上面的运行指标检查数据,大家学会了吗?除了监测运行温度数据外,我们在运行时候还要重点监测变压器的声音是否有异常,设备是否有异常放电现象等,也要积极给配电房运行环境做好通风、散热、除湿等措施,定期开展变压器、开关柜定期预试及清理工作,以确保设备运行的安全可靠。
